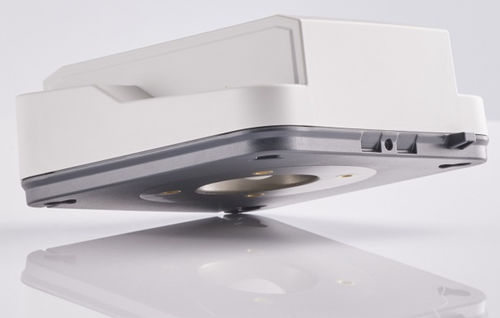

Sensor de nivel radar FMCW UTR30

para sólidospara líquidocon salida digital

Resumen
El módulo radar UTR30 permite la medición continua y sin contacto de niveles en depósitos, silos y aplicaciones de nivel de agua. La medición se basa en el principio Time-of-Flight (ToF) y es adecuada para rangos de hasta 35 m. El módulo está disponible como sensor independiente o como unidad configurada según especificaciones del cliente.

Ventajas

• Medición ToF precisa
  La medición continua y sin contacto por tiempo de vuelo proporciona lecturas de distancia precisas hasta 35 m. La tecnología radar mantiene la fiabilidad ante movimientos, cambios rápidos de temperatura y condiciones ambientales adversas.
• Parametrización flexible
  Los parámetros del sensor pueden ajustarse a la aplicación: tipo de medio (sólido/líquido), sensibilidad (baja/ media/alta), umbrales vacío/lleno y distancia de bloqueo.
• Configuración específica para la aplicación
  Carcasa, conexión eléctrica, conexión de proceso e interfaces de comunicación se pueden personalizar según los requisitos del proyecto.

Datos técnicos

• Rango de medición: 0–35 m
• Precisión: ±2 mm (líquidos), ±10 mm (sólidos)
• Ángulo de haz: 8°
• Temperatura de funcionamiento: -40 °C … 85 °C
• Medio: Sólidos y líquidos con DK > 1,9
• Alimentación: Digital 1,8 … 3,3 V (MCU); Analógica 3,5 … 5,5 V (RF)
• Salida: UART digital (8N1 invertido, 230 kBaud), RS422 (conector M12)
• Opciones de parametrización:
  • Tipo de medio (Sólido/Fluido)
  • Vacío/Lleno
  • Distancia de bloqueo
  • Sensibilidad

Tecnología

• Time-of-Flight (ToF)
• Radar: FMCW, 80 GHz

Configuración específica para la aplicación

• Diseño de carcasa
• Conexión eléctrica (M12, header, etc.)
• Conexión de proceso (G1 1/2, MNPT 1/2″)
• Interfaces de comunicación seleccionables

Seguridad y cumplimiento

• Aprobación radio: conforme a ETSI EN 302 729
• Aprobaciones radio a nivel de módulo (FCC, ISED)
• Compatible con RoHS / REACH

Información adicional
Fichas técnicas (TI) y folleto en PDF disponibles con datos detallados de producto y configuración.

Especificaciones técnicas

• Modelo: UTR30
• Principio de medida: Time-of-Flight (ToF)
• Frecuencia/tecnología: FMCW, 80 GHz
• Rango de medición: 0–35 m
• Precisión: ±2 mm (líquidos) / ±10 mm (sólidos)
• Ángulo de haz: 8°
• Temperatura de funcionamiento: -40 °C … 85 °C
• Tensión de alimentación: Digital 1,8 … 3,3 V; Analógica 3,5 … 5,5 V
• Interfaces: UART (invertido, 230 kBaud), RS422 (M12)
• Medio: Sólidos & líquidos (DK > 1,9)
