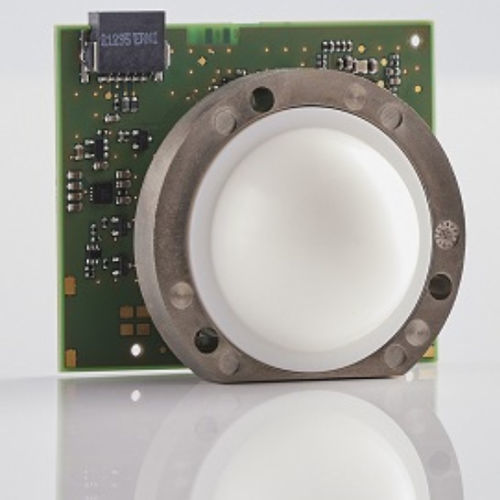

Sensor de nivel radar FMCW USR30

para sólidospara líquidocon salida digital

Descripción del producto
El USR30 es el tamaño más pequeño de la nueva gama de sensores de radar diseñada para aplicaciones OEM a medida. Proporciona la funcionalidad completa del UTR30 sin carcasa y sin conector eléctrico definido. La señal se emite en formato digital (UART) y puede procesarse e integrarse según la aplicación. El módulo puede configurarse para adaptarse al medio objetivo y a las condiciones de medición.

Ventajas

• Medición precisa mediante el método Time-of-Flight (ToF): medición continua y sin contacto hasta 35 m en depósitos y silos, y medición de nivel en aguas abiertas.
• Parametrización flexible: ajuste de parámetros para medio (sólido/líquido), vacío/lleno, distancia de zona ciega y sensibilidad (baja/media/alta) según la aplicación del cliente.

Tecnología

• Método de medición Time-of-Flight (ToF)
• Radar FMCW, 80 GHz

Seguridad y conformidad

• Conforme a ETSI EN 302 729
• Aprobaciones radio en campo libre a nivel de componente (FCC, ISED)
• Conforme a RoHS y REACH

Información adicional
En la página del producto están disponibles más detalles técnicos y un folleto.

Especificaciones técnicas

• Rango de medición: 0–35 m
• Precisión: ±2 mm (líquidos), ±10 mm (sólidos)
• Ángulo de emisión: 8°
• Temperatura de funcionamiento: -40°C … 85°C
• Medios aplicables: sólidos y líquidos con constante dieléctrica (DK) > 1,9
• Alimentación: sección digital 1,8 … 3,3 V (MCU); sección analógica/RF 3,5 … 5,5 V
• Salida: UART digital (8N1 invertido, 230 kBaud)
• Parámetros configurables: medio (sólido/líquido), vacío/lleno, distancia de zona ciega, sensibilidad
• Tecnología: Time-of-Flight (ToF), Radar FMCW 80 GHz
• Seguridad y certificaciones: ETSI EN 302 729, FCC/ISED (nivel componente), RoHS/REACH
