Comprobador de presión Model 415

de compresiónpara pinturapara revestimientos

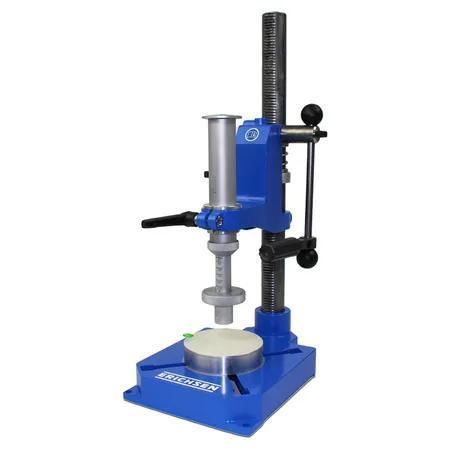

El Probador de tiempo de secado Modelo 415 determina el grado de secado de pinturas y recubrimientos según ISO 9117 mediante el método modificado de Bandow-Wolff. Está compuesto por un cilindro de metal ligero con un muelle de compresión integrado (para generar una carga de estampado de hasta 250 N), un mecanismo de palanca para aplicar la fuerza perpendicularmente y una placa de soporte ajustable para adaptar el espesor de la muestra.

Principio de ensayo y construcción
El equipo está diseñado como un dispositivo de estampado manual montado en un soporte. El muelle de compresión dentro del cilindro suministra la fuerza de estampado que se transmite perpendicularmente a través de una palanca. La placa del soporte es ajustable para diferentes espesores de muestra. Los pesos incluidos y un disco de caucho blando permiten la aplicación de cargas normalizadas conforme al método.

Realización de los análisis

• Grado de secado 1
• La capa se cubre con ballotini que posteriormente se retiran con un pincel fino.
• Grados de secado 2 y 3
• Colocar un disco de papel sobre la capa y, a continuación, un disco de caucho blando. Aplicar cargas de 20 g y 200 g añadiendo uno de los pesos individuales suministrados (duración de la carga 60 s).
• Grados de secado 4 a 7
• Colocar la placa de ensayo sobre la base del soporte con la capa hacia arriba y cubrir sucesivamente con un disco de papel y un disco de caucho blando. La carga requerida (2 kg o 20 kg), correspondiente a una fuerza del émbolo de 20 N o 200 N, se genera mediante la presión de la palanca y se mantiene durante aprox. 60 s.

Evaluación del ensayo
Tras retirar la carga, evalúe la capa según la tabla de grados de secado ISO 9117 suministrada con el método.

Contenido del suministro

• Probador de tiempo de secado, Modelo 415
• Soporte
• Peso individual para carga de 20 g
• Peso individual para carga de 200 g
• 2 discos de caucho blando, 22 mm ∅
• 100 discos de papel, 26 mm ∅
• Dispensador de ballotini
• 50 g de perlas de vidrio (ballotini), ∅ 125 - 250 μm, conforme a ISO 9117

Normas

• ISO 9117

Características / especificaciones técnicas

• Accionamiento: Manual
• Dimensiones: Ancho aprox. 150 mm // Profundidad aprox. 300 mm // Altura aprox. 440 mm
• Peso neto: aprox. 4,5 kg
• Fuerza de ensayo: hasta 250 N
• Pesos incluidos para carga estándar inferior a 2 kg (20 N): pesos de 20 g y 200 g (diámetro 24 mm)
• Disco de caucho blando: diámetro 22 mm, espesor (5 ± 0,5) mm, dureza (50 ± 5) IRHD (DIN ISO 48)
• Ballotini: 50 g de perlas de vidrio ∅ 125 - 250 μm (ISO 9117)
• Número de pedido: 00930131
