Aparato de pruebas de resistencia a la compresión Model 416

manualde pinturapara revestimientos

Aplicación
Este instrumento está diseñado para comprobar el estado de secado en superficie de pinturas, barnices y recubrimientos similares conforme a ISO 9117 y EN 29117.

Principio del ensayo
Un émbolo de ensayo cubierto con un tejido monofilamento de nylon y cargado con un peso definido se baja sobre la superficie de ensayo durante un tiempo limitado y luego se gira 90°. Se evalúa el efecto en el recubrimiento tras levantar el émbolo para determinar el secado en superficie.

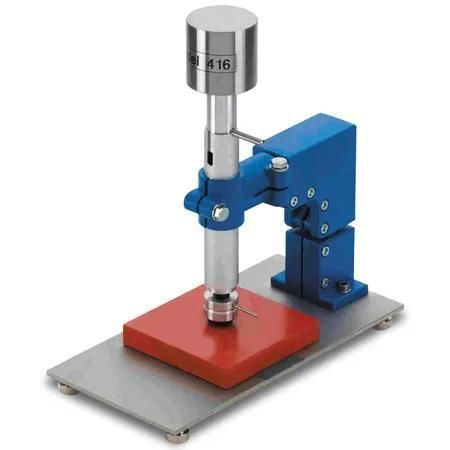

Diseño y funcionamiento
El equipo consta de una mesa de muestra con un soporte que guía verticalmente el peso de carga. El émbolo de ensayo está conectado al peso mediante una junta esférica (peso total de la cabeza de ensayo 1500 g). Una lámina de caucho (dureza 50 IRHD según ISO 48) está fijada en el frontal de la cabeza de ensayo. Un tejido de nylon monofilamento (diámetro del hilo 0,12 mm, 100 x 100 mm) se fija con una junta tórica y debe reemplazarse antes de cada ensayo. El instrumento debe nivelarse horizontalmente antes de su uso con la burbuja de nivel suministrada y los pies regulables.

Procedimiento de ensayo
Tras un tiempo de secado definido, bajar la cabeza de ensayo sobre la muestra. Presionar durante 10 s, girar la cabeza 90° y levantarla después de otros 2 s. Si no se observan marcas ni daños en el recubrimiento, se considera alcanzado el estado de secado en superficie; si no, repetir el ensayo tras un intervalo adecuado (ver normas).

Contenido del suministro

• Probador de secado superficial, Modelo 416
• Nivel de burbuja
• 100 unidades de tejidos de nylon (100 x 100 mm)

Normas

• ISO 9117
• DIN EN 29117

Características técnicas / especificaciones

• Denominación del modelo: Modelo 416
• Número de pedido: 01850131
• Accionamiento: Manual
• Dimensiones: longitud aprox. 150 mm • ancho aprox. 300 mm • altura aprox. 305 mm
• Peso neto: aprox. 4,5 kg
• Peso total de la cabeza de ensayo: 1500 g
• Hoja de caucho: dureza 50 IRHD (según ISO 48)
• Tejido de nylon: monofilamento, diámetro del hilo 0,12 mm, tamaño 100 x 100 mm (uso único)
• Temporización del ensayo: presionar 10 s, girar 90°, levantar tras 2 s adicionales
