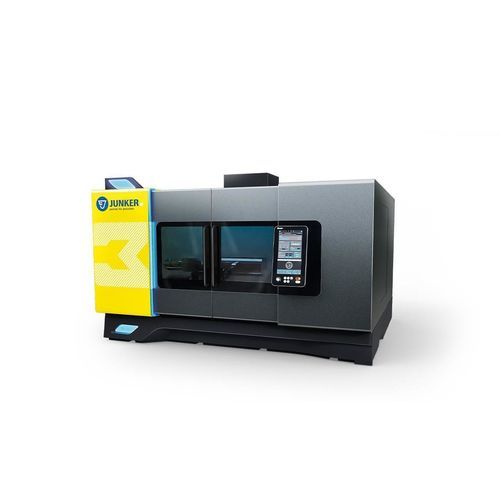

Rectificadora cilíndrica exterior JUNICOR series

cilíndricapara ejecon 3 husillos

Descripción
La rectificadora cilíndrica en corindón JUNICOR (plataforma 3) es una solución modular para el rectificado preciso de diámetros y caras de ejes y componentes similares. Está disponible en las plataformas 3S y 3L y está pensada para producciones pequeñas y medianas y cambios frecuentes con tiempos de puesta a punto reducidos.

Destaques

• Concepto de máquina modular para distribuciones productivas configurables
• Cortos plazos de entrega y tiempos de ciclo para máquinas individuales y soluciones completas
• Disponibilidad garantizada de repuestos
• Mayor tiempo de actividad gracias a la reducción de tiempos de servicio y reparación
• Componentes adaptables que permiten un cambio rápido de herramientas para ciclos de producto posteriores
• Estabilidad térmica que asegura precisión dimensional constante
• Alta rigidez por construcción robusta
• Puesta en marcha rápida mediante periféricos integrados
• Interfaz de operador y software avanzados
• Plataforma diseñada para operario y mantenimiento
• Diseño compacto que reduce el espacio en planta

Descripción de los procesos de rectificado
En la plataforma 3, la JUNICOR realiza rectificados precisos de diámetro y cara, incluyendo el rectificado en inmersión angular para ejes de turbocompresor y otros ejes de alta precisión.

Soluciones especiales

• Porta-muelas - Se ofrecen múltiples configuraciones de porta-muelas y mesas, desde ensamblajes estándar hasta soluciones a medida adaptadas a la geometría de la pieza y los requisitos productivos.
• Variantes de porta-muelas - Variantes con hasta tres husillos de rectificado aumentan la flexibilidad del proceso y permiten secuencias multioperación.

Datos técnicos (plataformas seleccionadas)
JUNICOR 3S
Longitud de rectificado: máx. 800 mm
Longitud de sujeción: máx. 800 mm
Peso de la pieza: máx. 250 kg
Diámetro de muela: 508/610 mm
AxBxC (sin periféricos): 3.250 x 2.600 x 2.200 mm

JUNICOR 3L
Longitud de rectificado: máx. 1.600 mm
Longitud de sujeción: máx. 1.600 mm
Peso de la pieza: máx. 250 kg
Diámetro de muela: 508/610 mm
AxBxC (sin periféricos): 4.050 x 2.600 x 2.200 mm

Equipamiento y opciones

• Bancada - Bancada en fundición mineral para amortiguación, rigidez torsional y estabilidad térmica.
• Sistema de sujeción - Interfaz de montaje de 3 puntos patentada para montaje y centrado rápidos de muelas, herramientas de dressado y dispositivos de sujeción; ajuste de contrapunta/cabezal por rueda dentada, cilindro hidráulico o eje CNC con cremallera; opción de elevación neumática.
• Posicionamiento longitudinal - Palpador para compensar automáticamente variaciones de longitud del bruto; valores integrados por el control.
• Lunetas - Opcional: lunetas auto centrantes de tres puntos con mordazas hidráulicas de seguimiento para soporte estable.

Piezas

• Ejes de turbocompresor
• Ejes de turbina

Folletos de producto
Los folletos del producto están disponibles en varios idiomas, incluidos inglés y alemán.

Especificaciones técnicas

• Nombre de la serie: JUNICOR
• Plataformas disponibles: 3S, 3L
• Material de rectificado: Corindón
• Concepto de máquina: modular, plataforma 3
• Aplicaciones: pequeñas y medianas series; materiales diversos
• Opciones: variantes de porta-muelas hasta tres husillos; varios sistemas de sujeción; palpador longitudinal; lunetas auto centrantes
