Monitor TFT ERGO series

con pantalla táctil multipuntoscon pantalla táctil capacitivaretroiluminación LED

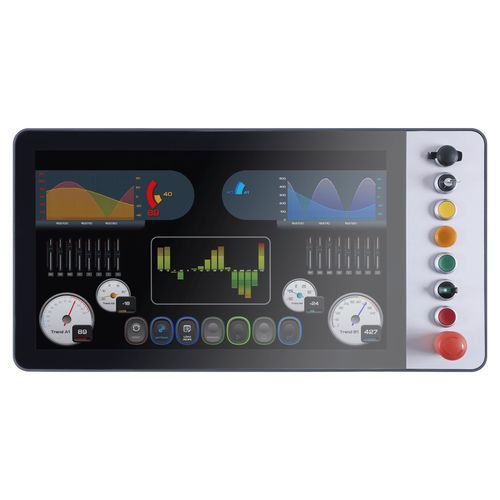

Descripción general del producto Monitor para estación de control de máquinas. La estación ERGO ofrece el máximo nivel de control de la máquina, ergonomía y personalización. La versión plana puede montarse en la máquina tanto en modo horizontal como vertical y puede alojar hasta 8 elementos de control y visualización. Características

• Visualización de 21,5" con pantalla multitáctil capacitiva plana
• Visualización de páginas web mediante navegador a pantalla completa
• Botones mecánicos estándar de entrada/salida de 22 mm
• Placa de monitor con salidas de vídeo DVI y VGA
• Salida USB-B para control táctil
• Sistema de montaje con fijación estándar VESA 100 tanto en modo horizontal como vertical

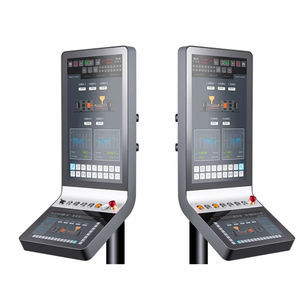

Comparación de modelos (tabla) MODELO | PC Control ERGO222 | Monitor ERGO322 | PC Control ERGO222 | Monitor ERGO322 | ◊ Táctil Capacitivo | ◊ Táctil Capacitivo | ◊ Full Glass | ◊ Full Glass Versiones | ◊ Dual Táctil Capacitiva 120° | ◊ Dual Táctil Capacitiva 120° + Teclado Táctil | + Teclado Táctil | ◊ Dual Touch Capacitivo 120° + 12" | Doble tacto capacitivo 120° + HMI táctil | + 12" HMI Touch | General / Pantalla y mecánica Bisel / Chasis | Aluminio / Chapa de acero | Aluminio / Chapa de acero Montaje Retrato Paisaje Retrato Paisaje VESA | VESA 100 | VESA 100 Alimentación y consumo Alimentación (Vcc) | 15...36 Vcc (para PC Control ERGO222) | 18...30 Vcc (para Monitor ERGO322) Consumo (W) | 45 - 50 W para PC base + 24W para teclado de pantalla (si hay) | 40W para monitor + 24W para teclado de pantalla (si hay) Entorno Temperatura de funcionamiento (°C) | 0 ... + 50 (sin condensación) | 0 ... + 50 (sin condensación) Temperatura de almacenamiento (°C) | -20 ... + 65 | -20 ... + 65 Humedad | 90% (sin condensación) | 90% (sin condensación) Grado de protección (todos) | IP65 | IP65 Certificaciones | CE | CE Características de la pantalla Tamaño de pantalla 1 | 21,5" pantalla multitáctil plana real | 21,5" pantalla multitáctil plana real Tecnología de pantalla | TFT / 16,7 M colores / retroiluminación LED | TFT / 16,7 M colores/ retroiluminación LED Brillo de la pantalla (cd/m²) | 300 | 300 Contraste | 5000:1 | 5000:1 Ángulo de visión H-V | 89/89/89/89 | 89/89/89/89 Resolución de pantalla (píxeles) | 1920x1080 | 1920x1080 Duración de la retroiluminación (horas) | 50K | 50K Tecnología táctil | Capacitiva | Capacitiva Vídeo y entradas Entrada de vídeo | (PC Control ERGO222) [ver variantes de CPU para salidas] | DVI + VGA (Monitor ERGO322) VGA/DP (Celeron J1900) | 1x / 1x (se requiere cable pasivo DP) | - J1345/i3/i5/i7 | 1 x VGA | - J6412/i3-1115/i7-1165 | 2x HDMI | - Sistemas operativos Sistemas operativos (PC Control ERGO222) | Windows7 - Windows10 - WES7 | (Monitor ERGO322: no especificado) Opciones de CPU y rendimiento (columna PC Control ERGO222) CPU Fanless Celeron 4G | Quad core J1900 2,0 GHz (2,42GHz) - 10W CPU sin ventilador Celeron 6G | Quad core J3455E 1,5 GHz (2,30 GHz) - 10W CPU sin ventilador Intel Core 7G | Intel Core i3-7100U 2,46GHz / i5-7300U / i7-7600U 2,8GHz - 15W CPU sin ventilador (opciones más recientes) | Celeron J6412 - 2,0 (2,6) GHz; Intel Core i3-1115G4 1,7 (4,1) GHz; Intel Core i7-1165G7 2,8 (4,8) GHz Memoria y almacenamiento RAM (Celeron quad core J1900) | on board 4GB DDR3L 1066/1333MHz - dual channel RAM (Celeron quad Core J3455E) | Hasta 8GB DDR3L 1866MHz RAM (Intel Core 7G sin ventilador) | Hasta 16GB DDR4 2133/1866 MHz 260 pin RAM J6412/i3-1115/i7-1165 | 8GB hasta 32GB Unidades (internas) | HDD min. 500GB / SSD min. 128GB Comunicaciones y puertos RS232 / RS485 J1900 | 1x RS232 + 1x RS485 RS232 / RS485 J13455/i3/i5/i7 | 1x RS232/RS485 RS232 (otras CPU) | J6412/i3-1115/i7-1165 Puertos USB 2.0/3.0 trasero | 1x 2.0 + 1x 3.0 cpu J1900 / 2x2.0 + 2x3.1 CPU J3455E /J6412 4x 3.0 cpu Intel®Core™ | - trasero 1x USB tipo B (columna monitor) Ethernet Celeron J1900 /J3455E | 2x 1Gb RJ45 Intel I210 / 2x1Gb RJ45 Intel I211AT Ethernet i-Core™ i3/i5 G | 2x 1Gb RJ45 Intel I210AT/I219LM Ethernet (J6412/i3-1115/i7-1165) | J6412 2 x 1GB Intel 225-V / i3-1115 / i7-1165 2x Intel GBE LAN Chip Accesorios / extensiones Extensión para pulsadores | hasta 8 x 22 mm pulsadores estándar, interruptores, botón de emergencia, USB, RFID etc. (especificado para múltiples columnas) Tabla de ampliación de pulsadores / E/S Ampliación de pulsadores | hasta 8 x 22 mm pulsadores estándar, interruptores, pulsador de emergencia, USB, RFID etc. | Hasta 8 pulsadores estándar de 22 mm, interruptores, pulsadores de emergencia, USB, RFID, etc. | Pulsadores estándar de hasta 8 x 22 mm, interruptores, botón de emergencia, USB, RFID, etc. Características / especificaciones técnicas

• Producto: ERGO Monitor Flat (monitor industrial para puestos de control de máquinas)
• Pantalla: 21,5" plana capacitiva multitáctil, 1920x1080, TFT, retroiluminación LED, 300 cd/m², contraste 5000:1, 50k horas de duración de la retroiluminación, ángulo de visión 89/89/89/89
• Táctil: Capacitiva (variantes táctil simple o doble incl. Dual Touch Capacitiva 120° y opciones táctiles de teclado)
• Mecánica: Bisel de aluminio / chasis de chapa de acero; montaje VESA 100, utilizable en vertical y horizontal
• Protección: Grado IP65 (todo el producto)
• Fuente de alimentación: PC Control variantes 15...36 VDC; Monitor variante 18...30 VDC
• Consumo: Valores de ejemplo - PC base 45-50 W + 24 W para teclado de pantalla (en su caso); Monitor 40 W + 24 W para teclado de pantalla (en su caso)
• Temperatura de funcionamiento: 0 ... +50 °C (sin condensación); Almacenamiento: -20 ... +65 °C; Humedad: hasta 90% sin condensación
• Certificaciones: CE
• Salidas/entradas de vídeo: DVI + VGA para versiones de monitor; varias opciones VGA/DP/HDMI en función de la CPU/configuración
• Soporte SO (modelos PC Control): Windows 7, Windows 10, WES7
• CPUs (configurables en todos los modelos): J1900, J3455E, J6412, familia Intel Core i3/i5/i7 (varias generaciones y frecuencias indicadas en la tabla)
• Opciones de RAM: integrada 4GB (J1900), hasta 8GB (J3455E), hasta 16GB DDR4 (Intel Core 7G), hasta 32GB para las opciones J6412/i3/i7 (dependiendo de la CPU)
• Unidades internas: HDD min. 500 GB o SSD min. 128 GB
• Serie: RS232 / RS485 configuraciones varían según la CPU (ejemplos: 1x RS232 + 1x RS485 para J1900; 1x RS232/RS485 para otras opciones de CPU)
• USB: combinaciones de puertos USB 2.0 / 3.0 en la parte trasera dependiendo de la CPU; la columna del monitor incluye 1x USB Tipo B para control táctil
• Ethernet: Dual 1Gb RJ45 (variantes Intel NIC) dependiendo de la selección de CPU
• Opcional: extensión de pulsadores hasta 8 x 22 mm componentes estándar (pulsadores, interruptores, emergencia, USB, RFID)
