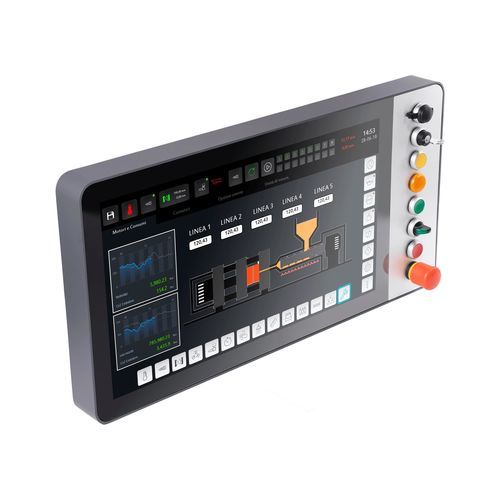

Monitor TFT ERGO series

con tecnología capacitiva proyectadade pantalla táctil multipuntocon pantalla táctil capacitiva

Descripción general
Estación de control para máquinas todo-en-uno, versión plana, para aplicaciones HMI industriales. ERGO IPC FLAT admite montaje en horizontal o vertical y puede alojar hasta ocho elementos de control y visualización. Diseñada para integrarse como panel PC o como monitor con frente con protección IP65.

Características

• Plataforma HMI integrada con visualización de navegador en pantalla completa.
• Pantalla principal: 21.5" plana, táctil proyectada capacitiva multi‑touch, 1920x1080, 300 cd/m², 50k h vida de retroiluminación.
• Diseño personalizable con teclado táctil opcional de 12.1" y área visual adicional de 12.1".
• Botones mecánicos estándar de 22 mm; ampliable hasta 8 extensiones de pulsadores.
• Opciones CPU: x86 (Intel Atom/Celeron/Core) o ARM i.MX6 con Linux.
• Montaje VESA 100; instalación sencilla en horizontal o vertical; disponible versión plana o ergonómica 120°.
• Protección frontal IP65; funcionamiento 0…+50 °C; almacenamiento -20…+65 °C; 90% sin condensación.

Modelos / Comparación
PC Control ERGO222: plataforma de control PC con opciones de CPU Intel y teclado HMI 12" opcional. Monitor ERGO322: versión monitor con entradas DVI/VGA y opción de teclado táctil. Diferencias clave: ERGO222 orientado al control PC embebido y E/S ampliadas; ERGO322 orientado al uso como monitor y visualización.

General / Mecánico & Ambiental
Embellecedor / Chasis: embellecedor de aluminio / chasis en chapa de acero. Montaje: horizontal y vertical. VESA: 100. Alimentación: PC Control 15–36 VDC; Monitor 18–30 VDC. Consumo típico: base PC 45–50 W (+24 W teclado); Monitor 40 W (+24 W teclado). Certificaciones: CE.

Pantalla / Táctil / Vídeo
Pantalla: 21.5" TFT LED 1920x1080, 300 cd/m², 5000:1 contraste, 50k h retroiluminación. Táctil: proyectada capacitiva multi‑touch; opción full glass disponible. Entradas de vídeo según configuración (VGA/DP/HDMI/DVI según CPU y modelo).

Computación / Interfaces
Sistemas (PC Control): Windows 7 / Windows 10 / WES7; Linux disponible para variantes ARM. Opciones CPU: J1900, J3455, Celeron J6412, Core i3/i5/i7 fanless. Memoria/almacenamiento: de 4GB hasta 32GB RAM; opciones HDD/SSD internas (HDD min. 500GB / SSD min. 128GB). E/S: USB 2.0/3.0, variantes RS232/RS485, doble Ethernet Gigabit y salidas de vídeo configurables.

Extensión de botones
Hasta 8 × pulsadores de 22 mm, parada de emergencia, conmutadores, USB, RFID y otras extensiones de E/S para integración de maquinaria.

Especificaciones técnicas

• Plataforma todo-en-uno que soporta UI táctil y visualización de navegador en pantalla completa.
• Pantalla principal: 21.5" multi‑touch, 1920x1080, 300 cd/m², 5000:1 contraste, 50k h de vida de retroiluminación.
• Táctil: proyectada capacitiva multi‑touch; opción full glass.
• Mecánica: embellecedor de aluminio, chasis en chapa de acero, VESA 100; instalación en horizontal y vertical.
• Protección & entorno: IP65 frontal; funcionamiento 0…+50 °C; almacenamiento -20…+65 °C; 90% sin condensación.
• Alimentación: PC Control 15–36 VDC; Monitor 18–30 VDC; consumos típicos indicados arriba.
• Soporte OS: Windows 7/10/WES7 y Linux para CPUs ARM.
• CPU: opciones Atom/Celeron e Intel Core fanless según necesidad de rendimiento.
• Memoria & almacenamiento: 4GB–32GB configurables; opciones HDD/SSD internas.
• E/S: USB, serie, Ethernet y diversas salidas de vídeo según configuración.
• Certificaciones: CE.
