Módulo E/S analógico
digitalCANopenModbus

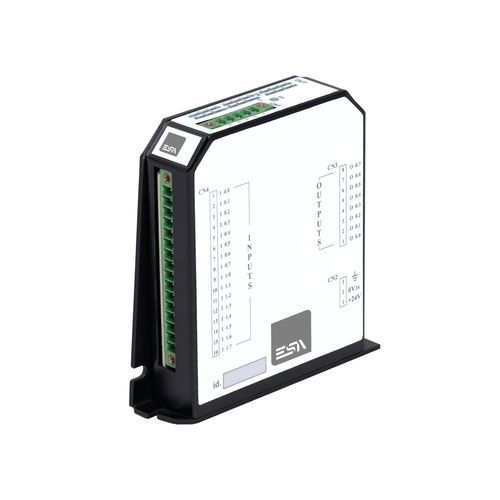

Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus
Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus
Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus - imagen - 2
Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus - imagen - 3
Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus - imagen - 4
Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus - imagen - 5
Módulo E/S analógico - ESA elettronica - digital / CANopen / Modbus - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de señal
digital, analógico
Interfaz
Modbus RTU, Modbus, CANopen
Número de entradas/salidas
de 8 E/S, 8 S, 32 E/S, de 4 E, con 24 E/S, con 16 E, 4 S, 16 S
Otras características
configurable, compacto, programable, IP20

Descripción

Descripción general Nuestras E/S remotas compactas están diseñadas para alojarse directamente en la máquina. Fáciles de instalar, permiten crear múltiples configuraciones en función de sus necesidades de automatización industrial. Características
  • CANOpen DS401, protocolo Modbus RTU
  • LED de estado de las comunicaciones en el bus
  • Configuración de las comunicaciones mediante dip-switches
  • Las entradas digitales disponen de filtro hardware
  • Fácil sistema de cableado y puesta en marcha
  • Configurable localmente mediante Dip-Switches o Drivewatcher
9XD168V 16 Entradas Digitales + 8 Salidas Digitales Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 y de 61 a 68 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de salida: 8 Tipo de salida: PNP (500mA/salida) Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 102 x 83 x 23 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificaciones: CE 9XD1616V 16 Entradas Digitales + 16 Salidas Digitales Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de salida: 16 Tipo de salida: PNP (500mA/salida) Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 102 x 83 x 34 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificaciones: CE 9XD1616810V 16 Entradas Digitales + 8 Salidas Digitales + 8 entradas y salidas programables Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de salida: 16 Tipo de salida: PNP (500mA/salida) E/S programables: 8 Tipo de E/S programable: PNP (500mA/salida) Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 102 x 83 x 34 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificaciones: CE 9XD1688RV 16 Entradas Digitales + 8 Salidas Digitales + 8 salidas de relé Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Números de entrada: 16 Tipo de entrada: PNP Números de salida: 8 Tipo de salida: PNP (500mA/salida) Salida de relé: 8 Tipo de salida de relé: 250 V - 5 A Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 102 x 83 x 34 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificaciones: CE 9XMF1D44V 4 Entradas Digitales + 4 Salidas Digitales + 4 Entradas Analógicas + 4 Salidas Analógicas Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 y de 61 a 68 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Números de entrada digital: 4 Tipo de entrada digital: PNP Número de salidas digitales: 4 Tipo de salida digital: PNP (500mA/salida) Entrada analógica: 4 Tipo de entrada analógica +/- 10 V resolución 1024 puntos Salida analógica 4 Tipo de salida analógica: +/- 10 V resolución 1024 puntos Entrada de pulsos: 2 (tipo de entrada de pulsos: 24 V) Entrada de codificador: 1 (Diferencial A,/A, B, /B, Índice - 5 V) Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 102 x 83 x 34 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificaciones: CE 9XMF2D168V 16 Entradas Digitales + 8 Salidas Digitales + 4 Entradas Analógicas + 2 Salidas Analógicas Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Números de entrada digital: 16 Tipo de entrada digital: PNP Número de salidas digitales: 8 Tipo de salida digital: PNP (500mA/salida) Entradas Analógicas: 4 (±10 V o 4..20 mA configurables) Salida analógica: 2 (±10 V) Entrada de temperatura: 4 (Termopar, una configurable como PT100) Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 102 x 83 x 34 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificaciones: CE 9XD4IOPRESS 4 Entradas de presión Tensión de alimentación (Vcc): 24 ±20% Tipo FieldBUS: CANOpen o ModBUS RTU Número de nodo: De 1 a 8 y de 61 a 68 Velocidad en baudios: 1 MHZ / 500kHz en modo CANOpen; 19200 en modo ModBUS RTU Conexiones neumáticas: 4 (con tubos flexibles de aire de 6 mm de diámetro) Presión máxima: 7 BAR Tipo de datos: Diferencial Rango de presión: -200 mBAR .. +7500 mBAR (resolución de 10 mBAR) Temperatura de funcionamiento (°C): -25 .... +50 (sin desclasificación) Temperatura de almacenamiento (°C): -20 ... +65 Humedad: 5% .... 95% (sin condensación) Dimensiones exteriores (A/A/P) (mm): 103 x 102 x 25 Grado de protección: IP 20 Software de configuración: Drivewatcher Certificados: CE características / especificaciones técnicas
  • Tensión de alimentación: 24 Vcc ±20%
  • FieldBUS: CANOpen DS401 o Modbus RTU
  • Configuración de la comunicación: DIP-switches (local) o Drivewatcher (software)
  • LED de estado de las comunicaciones en el bus
  • Entradas digitales: PNP, filtrado por hardware
  • Salidas digitales: PNP 500 mA por salida (variantes con salidas de relé: 250 V - 5 A)
  • E/S programables disponibles en modelos específicos (8 E/S programables)
  • Opciones de E/S analógicas: ±10 V (1024 puntos) y/o 4..20 mA configurables según modelo
  • Entradas de impulsos y encoder disponibles en modelos específicos (impulsos 24 V, encoder diferencial 5 V)
  • Temperatura de funcionamiento: -25 °C a +50 °C (sin desclasificación)
  • Temperatura de almacenamiento: -20 °C a +65 °C
  • Humedad: 5% a 95% (sin condensación)
  • Grado de protección: IP20
  • Dimensiones externas (típicas): 102 x 83 x 23 mm o 102 x 83 x 34 mm (según modelo); módulo de presión: 103 x 102 x 25 mm
  • Software de configuración: Drivewatcher
  • Certificaciones: CE

---

Traducción automática  (ver el original en inglés)
