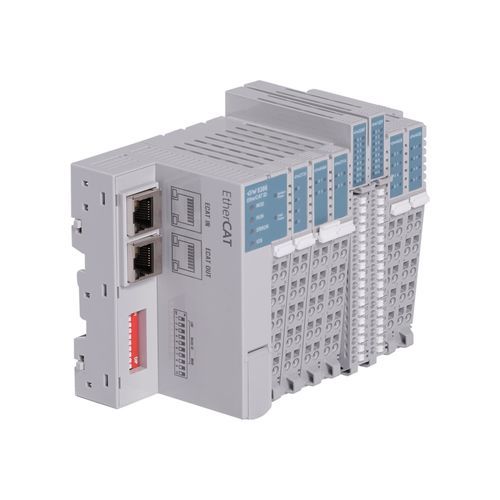

Módulo E/S digital EW62 series

analógicoEtherNet/IPModbus TCP

Descripción general del producto Alta conectividad, apertura y configurabilidad. La nueva generación de E/S ESA está diseñada para promover la eficiencia y la digitalización de acuerdo con la Industria 4.0 y el IoT. La solución ideal para el control distribuido de señales de dispositivos sobre el terreno. Características

• Compatibilidad con diferentes buses de campo gracias a la modularidad de los acopladores.
• Módulos de entradas o salidas digitales de hasta 32 puntos.
• Módulos analógicos de entradas o salidas de hasta 16 canales y 16 Bits de resolución.
• Módulos especiales como entrada de encoder, termopares, entrada serie síncrona.
• Bloque de terminales extraíble (RTB).
• Sistema de bloqueo de módulos en carril DIN de fácil acceso.
• Anillo de sellado para fijación de cables.
• Dimensiones compactas y compatibilidad con los distintos sistemas de E/S del mercado para facilitar la integración en las aplicaciones existentes.

Datos del bus de campo y del entorno

• Bus de campo estándar: EtherCAT o CANOpen.
• Bus de campo opcionales: modBUS, ProfiNET, EthernetIP.
• Temperatura de funcionamiento: -20 ~ +60 °C.
• Tiempos de BUS interno: 1ms (128Bytes), 2ms (256Bytes), 4ms (512Bytes).
• Número máximo de módulos por acoplador: 63.
• Grado de protección: IP20.
• Certificación: CE.

Módulo acoplador EW620 - variantes disponibles EW62N9261 | CANopen, Adaptador de red EW62N9386 | EtherCAT, Adaptador de red EW62N9273 | MODBUS RS485, Adaptador de red EW62L9086 | EtherCAT, Adaptador de red, versión ligera EW62L9087 | PROFINET IO, Adaptador de red, versión ligera EW62L9089 | MODBUS TCP/UDP, adaptador de red, versión ligera EW62N9289 | Adaptador de red MODBUS TCP/UDP EW62N9481 | EtherCAT, Adaptador de red, E/S programables EW620 Módulo digital - Entrada EW62T12DF | 16 PUNTOS, UNIVERSAL 24VDC, 18RTB EW62T12FA | 32 PUNTOS, UNIVERSAL 24VDC, CONECTOR 40P EW62T123F | 16 PUNTOS, UNIVERSAL 24VDC, CONECTOR 20P EW62T1238 | 8 PUNTOS, UNIVERSAL (FUENTE O SUMIDERO), 24VDC, 10RTB EW62T1904 4 PUNTOS, 240VAC, 10RTB EW620 Módulo digital - Salida EW62T22CA | 32 PUNTOS, FUENTE, 24VDC/0.3A, CONECTOR 40P EW62T225F | 16 PUNTOS, SINK, 24VDC/0.3A, 18RTB EW62T226F | 16 PUNTOS, FUENTE, 24VDC/0,3A, 18RTB EW62T227F | 16 PUNTOS, SINK, 24VDC/0.3A, 18RTB EW62T228F 16 PUNTOS, FUENTE, 24VDC/0,3A, 18RTB EW62T2318 | 8 PUNTOS, SINK, 24VDC/0.5A, 10RTB EW62T2328 | 8 PUNTOS, FUENTE, 24VDC/0,5A, 10RTB EW62T2338 | 8 PUNTOS, SINK, 24VDC/0.5A, 10RTB EW62T2348 | 8 PUNTOS, FUENTE, 24VDC/0,5A, 10RTB EW62T2628 | 8 PUNTOS, FUENTE, 24VDC/2A, 10RTB EW62T2734 4 PUNTOS, RELÉ MOS, 240VDC/AC, 0,5A, 10RTB EW62T2744 | 4 PUNTOS, SALIDA RELÉ, 24VDC/240VAC, 2A, 10RTB EW62T2764 | 4 PUNTOS, RELÉ MOS 24VDC/AC, 2A, 10RTB EW620 Módulo analógico - Entrada EW62T3114 | 4 Canales, 0-20/4-20 mA, 12bits, 10RTB EW62T3118 | 8 Canales, 0-20/4-20 mA, 12bits, 10RTB EW62T3154 | 4 Canales, 0-20/4-20 mA, 16bits, 10RTB EW62T3158 | 8 Canales, 0-20/4-20 mA, 16bits, 10RTB EW62T3424 4 canales, 0..10/0..5/1..5 Vcc, 12 bits, 10RTB EW62T3428 8 canales, 0..10/0..5/1..5 Vcc, 12 bits, 10RTB EW62T3464 4 canales, 0..10/0..5/1..5 Vcc, 16 bits, 10RTB EW62T3468 8 canales, 0..10/0..5/1..5 Vcc, 16 bits, 10RTB EW62T3704 | 4 Canales, Entrada RTD / Resistencia, 10RTB EW62T3804 | 4 Canales, Termopar tipo K/J/T/B/R/S/E/N/L/U/C/D, 10RTB EW62T3808 | 8 Canales, Termopar tipo K/J/T/B/R/S/E/N/L/U/C/D, Conector 20P EW62T3914 | 4 Canales, Diferencial 0-20/4-20/±20 mA, 12bits, 10RTB EW62T3924 | 4 Canales, Diferencial 0..10/0..5/±5/±10 Vcc, 12bits, 10RTB EW62T3934 | 4 Canales, Diferencial 0-20/4-20/±20 mA, 16bits, 10RTB EW62T3944 | 4 Canales, Diferencial 0..10/0..5/±5/±10 Vcc, 16bits, 10RTB EW620 Módulo analógico - Salida EW62T4114 | 4 Canales, 0-20 mA, 12bits, 10RTB EW62T4118 | 8 Canales, 0-20 mA, 12bits, 10RTB EW62T4154 | 4 Canales, 0-20 mA, 16bits, 10RTB EW62T4158 | 8 Canales, 0-20 mA, 16bits, 10RTB EW62T4424 | 4 Canales, 0-10 Vcc, 12bits, 10RTB EW62T4428 | 8 Canales, 0-10 Vcc, 12bits, 10RTB EW62T4464 | 4 Canales, 0-10 Vcc, 16bits, 10RTB EW62T4468 | 8 Canales, 0-10 Vcc, 16bits, 10RTB EW620 Módulo especial EW62T5102 | 2 Canales, Contador de alta velocidad / Entrada de codificador, 5Vdc, 10RTB EW62T5212 | 2 canales, contador de alta velocidad / entrada de codificador, 24Vdc, 10RTB EW62T5232 | 2 Canales, Interfaz Serie RS232, Full Duplex, 10RTB EW62T5352 | 2 Canales, Módulo de Interfaz Serie Sincrónico EW62T5112 | 2 Canales, Módulo Codificador, Entrada 24VDC, Salida 5VDC, 10RTB EW62T5521 | Driver de motor paso a paso bipolar bifásico, 24Vdc/1A, 10RTB EW620 Módulo opcional EW62T7408 | 8 Canales, Escudo Distribuidor de Potencial, 10 RTB EW62T7511 | Sistema de expansión/alimentación de campo, entrada 24Vcc, salida 5Vcc/1A, 10 RTB EW62T7518 | 10 Canales, Distribuidor de Potencial 24Vcc, 10 RTB EW62T7588 | Distribuidor de Potencial, 5 Canales 24Vcc / 5 Canales 0Vcc, 10 RTB EW62T7641 | Distribuidor de Potencial de Campo 24Vcc, 10 RTB Características / especificaciones técnicas

• Serie / modelo: EW620
• Compatibilidad con buses de campo: EtherCAT, CANOpen (estándar); ModBUS, PROFINET, EthernetIP (opcional).
• Modularidad de E/S digitales: módulos digitales de hasta 32 puntos por módulo.
• E/S analógicas: hasta 16 canales, resoluciones de hasta 16 bits en función del módulo.
• Funciones especiales: entrada de codificador, entrada de termopar, interfaces serie síncronas, contadores de alta velocidad, módulos de controlador de motor.
• Bloques de terminales extraíbles (RTB) disponibles en muchos módulos.
• Bloqueo de módulos en carril DIN; anillo de sellado para fijación de cables.
• Rendimiento del BUS interno: de sub-1ms a 4ms en función de la carga útil (128/256/512 Bytes).
• Máximo de módulos por acoplador: 63.
• Temperatura de funcionamiento: de -20 °C a +60 °C.
• Clase de protección: IP20.
• Certificación: CE.
