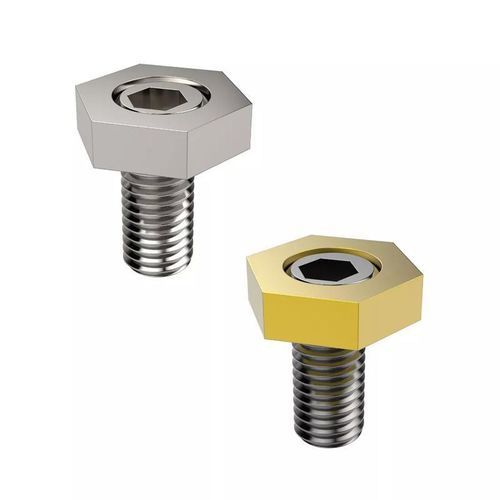

Abrazadera SR12113

Detalles del producto
Las abrazaderas excéntricas de fijación utilizan un eje excéntrico para permitir un control preciso del par y un agarre modificable, manteniendo una alineación y colocación exactas. El diseño excéntrico distribuye la fuerza de sujeción de manera uniforme mientras preserva una alineación precisa.

Ofrecen una sujeción rápida y potente y están construidas para la durabilidad y la longevidad. Se utilizan en aplicaciones de mecanizado de precisión, ensamblaje y sujeción.

• Utilizan un eje excéntrico para permitir un control preciso del par y un agarre modificable.

• Distribuyen la fuerza de sujeción de manera uniforme mientras preservan una alineación precisa.

• Se utilizan en aplicaciones de mecanizado de precisión, ensamblaje y sujeción.

Material
Acero inoxidable, Acero
Código de serie
SR12113, SR12112

Características / Especificaciones técnicas

• d1 (Tamaño de rosca): M4x0.7, M6x1, M8x1.25, M10x1.5, M12x1.75, M16x2
• h1 (Altura de la abrazadera): 2.80, 4.55, 4.75, 6.35, 9.52, 12.70
• l1 (Longitud de la abrazadera): 9.6, 11.2, 15.0, 19.0, 22.8, 28.5
• w1 (Longitud total de la mandíbula): 3.8, 3.80, 7.8, 7.80, 10.2, 10.20, 12.7, 15.0
• Fuerza de sujeción máx. (kN): 0.9, 3.5, 8.8, 17.7, 26.6
• A/F1: 3.0, 4.0, 5.0, 7.0, 8.0, 12.0
• s1 (Carrera): 0.76, 1.01, 1.27, 2.03, 2.54
