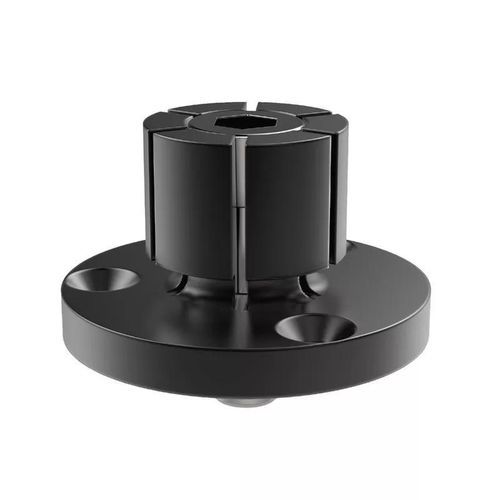

Abrazadera SRW12051

Detalles del producto
Estas abrazaderas de expansión ID están diseñadas para sujetar piezas en un diámetro interno, para mecanizado de alta densidad en fresadoras verticales u horizontales. El diámetro puede variar de 4,1 mm a un máximo de 250 mm. Este producto también se puede utilizar como mandril expansible en un torno.

Su perfil bajo lo hace adecuado para operaciones secundarias en piezas de trabajo de torno. Puede acomodar más piezas por cubo de pieza de trabajo o placa de fijación y es simple de fabricar a medida en un torno o fresadora.

Se utiliza una llave hexagonal o cilindros de tracción hidráulicos para instalarlo y apretarlo. Tiene un cuerpo de acero dulce y se utiliza para la maquinabilidad, dispositivos médicos, fabricación electrónica y aplicaciones automotrices.

• Diseñado para mecanizado de alta densidad en fresadoras verticales u horizontales.
• Tiene un perfil bajo ideal para operaciones secundarias en piezas de trabajo de torno.
• Utilizado para maquinabilidad, dispositivos médicos, fabricación electrónica y aplicaciones automotrices.

Especificaciones técnicas / Características

• Material: Acero dulce
• Rango de diámetro: 4,1 mm a 250 mm
• Perfil bajo para operaciones secundarias
• Puede usarse como mandril expansible en torno
• Instalación: Llave hexagonal o cilindros de tracción hidráulicos
• Aplicaciones: Maquinabilidad, dispositivos médicos, fabricación electrónica, automotriz

Variantes disponibles (Selección de dimensiones clave)
h1 | h2 | h3 | d1+0.000|-0.050 | Peso (g)
45.5 | 37.6 | 32.3 | 132.9 | 2954.0
45.5 | 37.6 | 32.3 | 152.4 | 5436.0
45.5 | 37.6 | 32.3 | 132.9 | 6795.0
39.6 | 31.8 | 27.0 | 69.5 | 593.0
24.9 | 19.0 | 15.0 | 37.5 | 204.0
24.9 | 19.0 | 15.0 | 31.5 | 109.0
45.5 | 37.6 | 32.3 | 107.5 | 18260
31.8 | 25.4 | 20.6 | 56.0 | 317.0
21.8 | 16.0 | 15.0 | 29.7 | 59.0
39.6 | 31.8 | 27.0 | 75.5 | 775.0
28.6 | 22.2 | 17.5 | 50.0 | 213.0
10.7 | 7.6 | 6.1 | 20.0 | 23.0
