Centro de mecanizado 5 ejes HMU-500NC
verticalHSK-E4020 herramientas

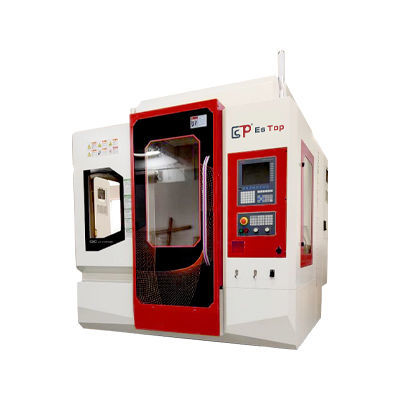

Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas
Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas
Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas - imagen - 2
Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas - imagen - 3
Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas - imagen - 4
Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas - imagen - 5
Centro de mecanizado 5 ejes - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 herramientas - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Nariz del husillo
HSK-E40
Número de herramientas
20 herramientas
Otra función
de fresado, de contorneo
Otras características
de gran velocidad, de motor lineal
Carrera X

500 mm
(19,69 in)

Carrera Y

300 mm
(11,81 in)

Carrera Z

250 mm
(9,84 in)

Velocidad de rotación

30.000 rpm, 40.000 rpm
(188.496 rad.min-1, 251.327 rad.min-1)

Altura máxima de la pieza

70 mm, 320 mm
(3 in, 13 in)

Rotación de la mesa (eje C)

360 °

Velocidad de avance del eje X

60 m/min

Velocidad de avance del eje Y

60 m/min

Velocidad de avance del eje Z

60 m/min

Carga máxima de la mesa

80 kg
(176 lb)

Precisión de colocación

0,003 mm
(0,00012 in)

Repetibilidad

0,002 mm
(0,00008 in)

Peso total

4.500 kg
(9.920,8 lb)

Longitud total

1.800 mm
(70,9 in)

Anchura total

2.100 mm
(82,7 in)

Altura total

2.400 mm
(94,5 in)

Descripción

Descripción general
El HMU-500NC es un centro de mecanizado vertical 5 ejes comparable a modelos Dmg Mori, diseñado para mecanizados multieje complejos de piezas de tamaño pequeño a medio.

Aplicaciones clave
  • Contorneado y acabado 5 ejes complejos
  • Piezas de precisión para moldes, utillajes y componentes en aeroespacial, automoción e industria general
  • Mecanizado de alta velocidad de piezas pequeñas y medianas


Especificaciones principales
  • Denominación del modelo: HMU500 / HMU-500NC
  • Recorridos X × Y × Z: 500 × 300 × 250 mm
  • Distancia punta de husillo - mesa: 70–320 mm
  • Mesa basculante-rotativa (ejes A/C) - Diámetro del disco: 200 mm
  • Mesa basculante-rotativa - Diámetro máximo mecanizable: 300 mm
  • Mesa basculante-rotativa - Carga máxima de la mesa: 80 kg
  • Mesa basculante-rotativa - Ángulo de rotación: eje C 360° / eje A ±120°
  • Mesa basculante-rotativa - Velocidad nominal: A: 120 rpm / C: 150 rpm
  • Mesa basculante-rotativa - Par admisible: A: 170 N·m / C: 45 N·m


Husillo y almacén de herramientas
  • Husillo estándar: HSKE40-D120 — 30000 rpm
  • Husillo opcional: HSKE40-D100 — 40000 rpm
  • Almacén de herramientas: tipo disco, 20 posiciones


Movimiento, precisión y control
  • Tipo de accionamiento (X/Y/Z): motor lineal
  • Avance rápido máximo (X/Y/Z): 60 / 60 / 60 m/min
  • Precisión de posicionamiento (VID): 0,003 mm
  • Repetibilidad (VID): 0,002 mm


Dimensiones y peso
  • Peso de la máquina: 4500 kg
  • Superficie ocupada (L × A × H): 1800 × 2100 × 2400 mm


Nota
  • Las dimensiones de este producto pueden cambiar sin previo aviso.
  • La apariencia de la máquina se ajusta según el contrato y el envío reales.
