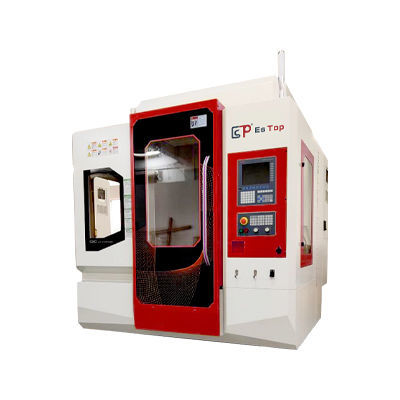

Centro de mecanizado CNC con 5 ejes HMU-600NC

vertical24 herramientasdisco

Resumen del producto
El HMU-600NC es un centro de mecanizado vertical CNC de 5 ejes de alta velocidad con mesa basculante (cinco ejes), accionamientos por motor lineal en X/Y/Z y un almacén tipo disco de 24 herramientas.

Resumen

• Rango de mecanizado: X 600 mm, Y 500 mm, Z 300 mm
• Distancia husillo-mesa: 85–385 mm
• Diámetro del disco de la mesa basculante: 260 mm; diámetro máximo mecanizable: 400 mm
• Carga máxima de la mesa: 00 kg
• Ángulos de rotación: eje C 360°, eje A ±120°; velocidad nominal: A 253 rpm / C 105 rpm; par admisible: A 200 N·m / C 200 N·m
• Husillo estándar: HSKE40-D120-40000; husillo opcional: HSKE50-D150-24000
• Almacén de herramientas: tipo disco, 24 herramientas
• Accionamiento (X/Y/Z): motor lineal; avance rápido máx. (X/Y/Z): 60/60/60 m/min
• Precisión de posicionamiento (VID): 0.003 mm; repetibilidad (VID): 0.002 mm
• Peso de la máquina: 5000 kg; espacio en planta (L×W×H): 2240×2000×2400 mm

Notas

• Las dimensiones y especificaciones del producto pueden cambiar sin previo aviso.
• El aspecto y la configuración final de la máquina se confirman en el contrato y en el envío.

Tabla técnica
Eje X: 600 mm
Eje Y: 500 mm
Eje Z: 300 mm
Distancia husillo-mesa: 85–385 mm
Diámetro disco mesa basculante: 260 mm; Diámetro mecanizable máx.: 400 mm
Ángulo de rotación: C 360° / A ±120°; Velocidad nominal: A 253 rpm / C 105 rpm; Par admisible: A 200 N·m / C 200 N·m
Husillo estándar: HSKE40-D120-40000; Husillo opcional: HSKE50-D150-24000
Almacén de herramientas: disco, 24T
Accionamiento (X/Y/Z): motor lineal
Avance rápido máx. (X/Y/Z): 60/60/60 m/min
Precisión de posicionamiento (VID): 0.003 mm; Repetibilidad (VID): 0.002 mm
Peso de la máquina: 5000 kg
Espacio en planta (L×W×H): 2240×2000×2400 mm

Características / Especificaciones técnicas

• Modelo: HMU-600NC
• Rango de mecanizado: X 600 mm, Y 500 mm, Z 300 mm
• Distancia husillo-mesa: 85–385 mm
• Diámetro disco mesa basculante: 260 mm
• Diámetro mecanizable máx.: 400 mm
• Carga máxima de la mesa: 00 kg
• Ángulos de rotación: eje C 360°, eje A ±120°
• Velocidad nominal: A 253 rpm / C 105 rpm
• Par admisible: A 200 N·m / C 200 N·m
• Husillo estándar: HSKE40-D120-40000
• Husillo opcional: HSKE50-D150-24000
• Almacén de herramientas: tipo disco, 24 herramientas
• Tipo de accionamiento (X/Y/Z): motor lineal
• Avance rápido máx. (X/Y/Z): 60/60/60 m/min
• Precisión de posicionamiento (VID): 0.003 mm
• Repetibilidad (VID): 0.002 mm
• Peso de la máquina: 5000 kg
• Espacio en planta (L×W×H): 2240×2000×2400 mm
