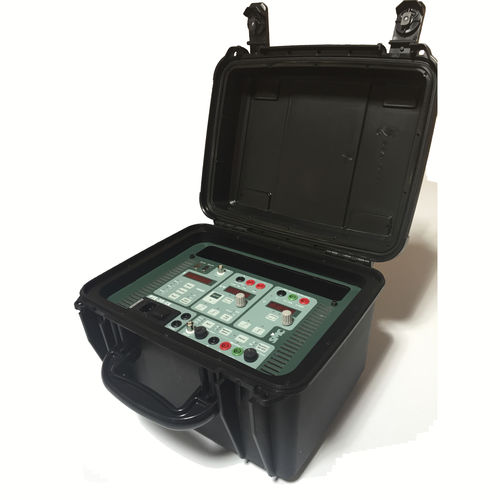

Aparato de pruebas de corriente PTE-50-CE

de tensiónmanualpara relé

Maleta monofásica para prueba de relés hasta 50A o 150V CA El PTE-50-CE es una potente y compacta maleta de ensayo de relés ideal para comprobar protecciones de sobreintensidad o de máxima / mínima tensión con extremada rapidez y precisión. Descripción Su salida reversible de 100 VA de potencia puede inyectar hasta 50 amperios o 150 V de manera estable y libre de distorsiones, gracias al generador digital de forma de onda que, además, es capaz de generar los 7 primeros armónicos de la frecuencia de alimentación. El intervalo de regulación está dividido en rangos para garantizar el máximo de potencia en ajustes bajos y altos. El amplificador está electrónicamente protegido contra sobrecarga y sobrecalentamiento. El manejo de estos equipos es extremadamente sencillo: se fijan los valores (intensidad, voltaje, ángulo, frecuencia) de la prueba y se activa la salida. Cuando el equipo detecta el disparo del relé, el cronómetro se detiene mostrando el tiempo de actuación con una resolución de 1 milisegundo. La modalidad de salto dinámico permite programar dos valores de prueba: pre-falta y falta, para cuando el relé debe ensayarse partiendo de condiciones de línea distintas de cero. También es posible modificar el ángulo de fase de la salida en relación con la señal de alimentación, lo que permite ensayar protecciones basadas en deslizamiento o cambios bruscos en el factor de potencia. Aunque el PTE-50-CE ha sido diseñado para las pruebas rápidas en campo, también puede gobernarse externamente mediante software para automatizar el proceso de pruebas y realizar informes desde un ordenador personal. APLICACIONES Relés de sobreintensidad Relés de máxima/mínima
