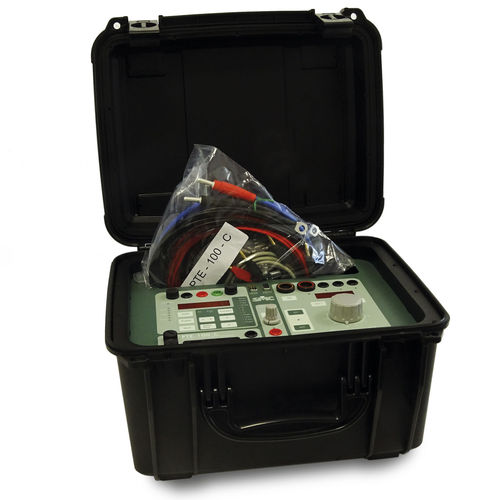

Aparato de pruebas de corriente PTE-100-C

de tensiónmanualde disyuntores

Maleta monofásica de pruebas de tensión e intensidad hasta 250A El PTE-100-C es un Equipo Universal Portátil para ensayo de relés de protección, tanto electromecánicos, como electrónicos estáticos y digitales. Descripción del Producto El equipo PTE-100-C dispone de una salida regulable de alta intensidad (hasta 250A), una salida regulable de tensión alterna (hasta 250V) y una salida regulable de tensión continua (hasta 350V). Además dispone de una tensión auxiliar de continua regulable hasta 250V y una tensión auxiliar fija alterna de 110V que puede ser variable mediante la opción PTE-FCF. El equipo tiene incorporado un voltímetro, un amperímetro, un frecuencímetro, un medidor de potencia, un medidor de ángulo de fase y un medidor de impedancia, tanto para magnitudes producidas por la maleta (internas) como para señales externas. Dispone de controles desde el frontal del equipo para limitar el nivel máximo de inyección, por ejemplo para pruebas de relés de sobreintensidad instantáneos y para limitar el tiempo de inyección, útil para verificar el tiempo de seguridad de reenganchadores. El PTE-100-C permite la comunicación con PC mediante el puerto RS-232 así como la conexión a otros equipos PTE (PTE-100-V, PTE-300-V, etc) , mediante el puerto BUS-PTE. APLICACIONES Prueba de relés de sobreintensidad y relés de mínima y máxima tensión. Prueba de relés direccionales de sobreintensidad (opciones PTE-FCL o PTE-FCN). Prueba de reenganchadores (opción PTE-FCE). Prueba de relés de tensión de c.c. Prueba de interruptores automáticos. Verificación de Knee-point en transformadores de intensidad.
