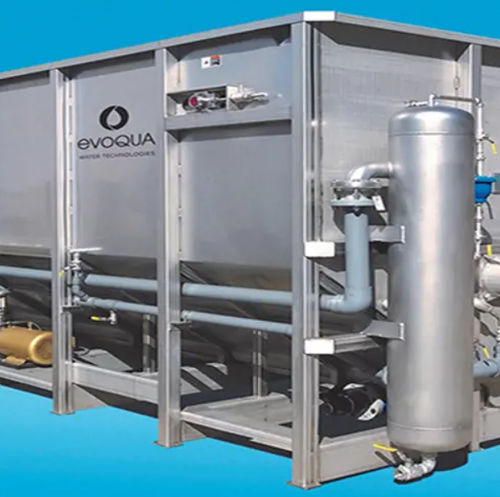

Planta de flotación de aire disuelto de aire disuelto RT series

Resumen
Evoqua ofrece tres unidades DAF (flotación por aire disuelto) de alquiler en diferentes tamaños diseñadas para eliminar sólidos en suspensión totales (TSS), demanda bioquímica de oxígeno (BOD) y grasas, aceites y lubricantes (FOG) de corrientes de aguas residuales industriales y municipales. Los sistemas DAF de la serie RT utilizan una corriente de reciclaje de agua con aire disuelto para generar burbujas de tamaño micrométrico que se adhieren a los contaminantes; las burbujas y los contaminantes ascienden a la superficie para ser retirados por un skimmer, mientras que los sólidos más pesados se eliminan mediante un sinfín de fondo.

Aplicaciones comunes

• Recuperación y reutilización de producto
• Pretratamiento para cumplir límites de descarga a la red de alcantarillado
• Pretratamiento para reducir la carga sobre sistemas biológicos aguas abajo
• Pulido del efluente de tratamiento biológico
• Espesamiento de biosólidos

Cómo funciona
Una corriente de reciclaje del efluente clarificado se presuriza con aire y luego se combina y mezcla con las aguas residuales entrantes en una zona de contacto interna. Al salir el aire disuelto de la solución se forman burbujas micrométricas que se adhieren a los sólidos y otros contaminantes. Los agregados burbuja‑contaminante flotan hasta la superficie y forman una cama flotante que se retira mediante un skimmer de superficie hacia una tolva interna de flotación para su manejo. Los sólidos más pesados sedimentan y son transportados por un sinfín de fondo hasta una descarga de sólidos sedimentados.

Características clave

• Diseño completo montado sobre skid para instalación rápida y sencilla
• Tanque robusto en acero inoxidable 304/316 (resistente a la corrosión, mínima flexión)
• Tubo de floculación integral con tres puertos de inyección química para dosificación y mezcla de coagulante/floculante
• Diseño seguro, simple y de bajo mantenimiento (no requiere paquetes de placas)
• Armario de control NEMA 4X completamente pre‑cableado; una única entrada de alimentación 460V/3f para operar
• Sistema HELLBENDER® whitewater líder en la industria (no requiere fuente de aire externa)
• Accionamiento del skimmer de velocidad variable
• Gran tolva interna de flotación para minimizar requisitos de bombeo; sensor de nivel de flotador opcional para bombeo automático de lodos
• Sinfín automático para sólidos sedimentados
• Componentes de transmisión y bombas de calidad seleccionados para fiabilidad a largo plazo

Modelos disponibles y especificaciones principales

• RT-50A
  • Dimensiones totales (L x W x H): 15'‑7" x 6'‑4" x 7'‑2"
  • Peso de envío: 5,100 lbs
  • Peso en operación: 16,300 lbs
  • Caudal de efluente: 90 gpm nominal / 200 gpm máx.
  • Presión: Gravedad
  • Eléctrico: 460V / 3 fase / 60 Hz / 31 FLA
  • Bomba opcional: 3 HP–10 HP (según volumen/características de lodos)
  • Conexiones de servicio (Entrada / Salida / Flotador): 6" / 6" / 4" - Brida 150#
  • Descarga de sólidos sedimentados: brida 4"
  • Bomba de reciclaje: Hellbender HB-90, 15 HP
  • Área activa: 57 ft²
  • Volumen de agua nominal: 1,260 gallons
  • Capacidad de la tolva de flotación: 100 gallons
• RT-100A
  • Dimensiones totales (L x W x H): 20'‑7" x 8'‑5" x 8'‑2"
  • Peso de envío: 8,000 lbs
  • Peso en operación: 33,300 lbs
  • Caudal de efluente: 200 gpm nominal / 400 gpm máx.
  • Presión: Gravedad
  • Eléctrico: 460V / 3 fase / 60 Hz / 31 FLA
  • Bomba opcional: 3 HP–10 HP (según volumen/características de lodos)
  • Conexiones de servicio (Entrada / Salida / Flotador): 8" / 8" / 6" - Brida 150#
  • Descarga de sólidos sedimentados: brida 4"
  • Bomba de reciclaje: Hellbender HB-90, 15 HP
  • Área activa: 101 ft²
  • Volumen de agua nominal: 1,260 gallons
  • Capacidad de la tolva de flotación: 170 gallons
• RT-240A
  • Dimensiones totales (L x W x H): 33'‑3" x 10'‑5" x 9'‑8"
  • Peso de envío: 14,100 lbs
  • Peso en operación: 83,300 lbs
  • Caudal de efluente: 480 gpm nominal / 1,000 gpm máx.
  • Presión: Gravedad
  • Eléctrico: 460V / 3 fase / 60 Hz / 44.6 FLA
  • Bomba opcional: 3 HP–10 HP (según volumen/características de lodos)
  • Conexiones de servicio (Entrada / Salida / Flotador): 12" / 12" / 6" - Brida 150#
  • Descarga de sólidos sedimentados: brida 6"
  • Bomba de reciclaje: Hellbender HB-150, 20 HP
  • Área activa: 239 ft²
  • Volumen de agua nominal: 8,450 gallons
  • Capacidad de la tolva de flotación: 360 gallons

Notas

• Disponibilidad de alquileres por periodos de tres meses o más.
• Los sistemas DAF empaquetados de la serie RT incorporan décadas de mejoras continuas y se utilizan en diversas aplicaciones.

Especificaciones técnicas

• Marca: Evoqua (serie RT)
• Tecnología: Flotación por aire disuelto (DAF) — el reciclaje de agua con aire disuelto genera burbujas micrométricas para flotar contaminantes
• Objetivos típicos de eliminación: TSS, BOD, FOG
• Potencia (ejemplos): 460V / 3 fase / 60 Hz (31–44.6 FLA según modelo)
• Bombas de reciclaje: serie Hellbender HB (HB-90 15HP para RT-50A/RT-100A; HB-150 20HP para RT-240A)
• Las dimensiones de brida de conexión varían según el modelo (ejemplos entrada/salida/flotador: 6"/6"/4" hasta 12"/12"/6" - Brida 150#)
• Selección de bomba de lodos opcional típicamente 3 HP–10 HP según volumen y características de lodos
• Sinfín automatizado para sólidos sedimentados y control opcional de la bomba de lodos mediante sensor de nivel de flotador
