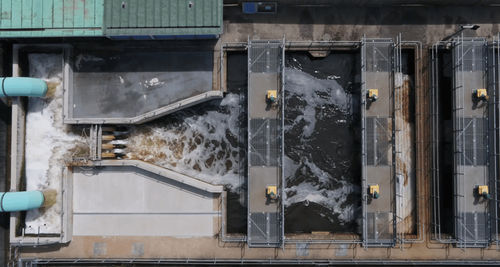

Clarificador de placas CoMag®

de alto flujotubulares

Resumen
El CoMag® System es un sistema de floculación y separación con lastre de magnetita diseñado para intensificar el tratamiento primario o terciario de aguas residuales y agua. Empleando magnetita de alta densidad como lastre y coagulantes específicos, el sistema genera flóculos ballastados densos que sedimentan rápidamente, mejorando la separación de sólidos sin necesidad de filtración.

Descripción del proceso
El flóculo ballastado de alta densidad con magnetita se dirige a un clarificador compacto modificado de alta tasa equipado con placas deflectoras y un rastrillo de lodos. Aproximadamente el 80 % del flujo de fondo del clarificador se recircula al tanque de reacción. En el lazo de recirculación, un mezclador de cizallamiento de alta velocidad separa la magnetita del lodo cizallado. La mezcla bifásica pasa bajo un tambor de recuperación magnética donde imanes permanentes capturan >99 % de la magnetita y la devuelven al proceso; el lodo desmagnetizado se envía a deshidratación.

Capacidades clave

• Reduce eficazmente SST, fósforo total (TP), turbidez, color, patógenos y metales por debajo de niveles de tratamiento convencionales sin filtros.
• Permite reducir volúmenes de tanques de reacción y separación de sólidos con demanda química moderada y bajo consumo energético.
• Se integra en procesos existentes de coagulación/floculación y tanques con obras civiles mínimas.

Características

• Compatible con clarificadores circulares, rectangulares, squircle y decantadores de placas/tubos inclinados; apto para retrofit.
• Recirculación interna única desde el fondo del clarificador hacia los tanques de proceso que reduce el consumo neto de químicos.
• La recirculación favorece la densificación del lodo y la mejora de la captura de partículas mediante mejor contacto sólido y efecto de barrido.
• Propiedades de la magnetita: ≈2× la densidad de la arena de sílice; commodity de mineral de hierro inerte; certificada NSF para agua potable; no abrasiva (40–50 µm); recuperable magnéticamente con altas tasas de recuperación.
• Unidades paquetizadas plug-and-play disponibles hasta 300.000 gpd (unidades piloto disponibles para escalado).
• Puesta en marcha rápida, control automatizado y aptitud para ciclos frecuentes de parada/arranque.

Beneficios

• Recuperación y reutilización continua de >99 % de la magnetita inyectada, reduciendo OPEX y mejorando la sostenibilidad.
• Rendimiento robusto ante variaciones hidráulicas y de carga sin obstrucciones.
• Alta transmisividad del efluente CoMag® que reduce los costes energéticos y operativos de la purificación final.
• Funcionamiento totalmente automatizado con mínima atención del operador; equipos centrales probados en aplicaciones industriales y municipales.
• Disponible como plantas paquetizadas para aplicaciones municipales e industriales.

Certificaciones
Los componentes y materiales cumplen la certificación NSF para aplicaciones de agua potable.

Características / especificaciones técnicas

• Tipo de tratamiento: Intensificación de lodos activados con separación ballastada de magnetita
• Clarificador: Clarificador compacto modificado de alta tasa con placas deflectoras y rastrillo de lodos
• Recirculación de fondo: ≈80 % del fondo del clarificador recirculado
• Recuperación de magnetita: >99 % mediante tambor de recuperación magnética
• Tamaño de partícula de magnetita: ≈40–50 micrones
• Capacidad paquetizada: hasta 300.000 gpd (plug-and-play)
