Air wipe de refrigeración 2402SS

de secadode limpiezapara supresión del polvo

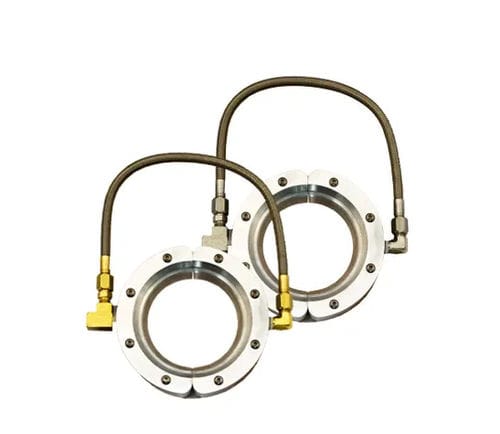

Descripción El Super Air Wipe™ proporciona un flujo de aire uniforme de 360° para soplado, secado, limpieza y enfriamiento de tubos, cables, piezas extruidas, mangueras y conductores. El diseño dividido (dos piezas) se sujeta alrededor del material en movimiento, eliminando la necesidad de pasar la pieza por el equipo. Los modelos hasta 4" (102 mm) incluyen una manguera trenzada de acero inoxidable que alimenta ambas mitades desde una sola entrada de aire comprimido. Disponible en diámetro interior de 3/8" a 11" (10–279 mm) y fabricado en aluminio aeronáutico o acero inoxidable tipo 303; tamaños y materiales especiales disponibles.

Aplicaciones

• Secado tras lavado, limpieza, niquelado o recubrimiento
• Soplado de polvo y contaminantes
• Enfriamiento de perfiles extruidos calientes
• Limpieza uniforme de superficies
• Secado de perfiles extruidos, varillas y tubos médicos
• Eliminación del arrastre de solución para evitar contaminación cruzada
• Soplado de exceso de agua en juntas de puertas automotrices
• Eliminación de excesos de recubrimientos, agua y aceite
• Secado de tubos, mangueras, cables y fibra óptica
• Minimización de pérdidas de solución por arrastre
• Limpieza de boquillas de pistolas de pintura
• Secado de superficies serigrafiadas o impresas por inyección de tinta
• Limpieza de tiras y cintas

Ventajas

• Funcionamiento silencioso
• Bajo consumo de aire
• Flujo de aire uniforme de 360° en todo el diámetro
• Herrajes de acero inoxidable resistentes a la corrosión
• Elevadas temperaturas de servicio (aluminio hasta 400°F / 204°C; acero inoxidable hasta 800°F / 427°C)
• Sin electricidad, sin piezas móviles
• No contacto — sin cuchilla de limpieza
• Diseño dividido — compacto, resistente y fácil de instalar
• Ligero, perfil bajo con orificios roscados para montaje
• Fuerza y caudal variables mediante regulación de presión
• Cumple con requisitos OSHA de presión de extremo muerto y ruido

Materiales Aluminio — aluminio de calidad aeronáutica con cuña (shim) de acero inoxidable; adecuado para aplicaciones generales sin exigencias de corrosión; tornillería en acero inoxidable para ubicaciones húmedas; temperatura máxima 400°F (204°C). Acero inoxidable tipo 303 — grado común con buena resistencia para ambientes ligeramente corrosivos; temperatura máxima 800°F (427°C).

Accesorios

• Juegos de cuñas Super Air Wipe — enviados con una cuña de .002" (0.05 mm) instalada; los juegos incluyen dos cuñas .002" que pueden apilarse para aumentar la holgura, la fuerza y el caudal
• Kits — incluyen Super Air Wipe, juego de cuñas, separador filtro con drenaje automático y regulador de presión dimensionado para el caudal

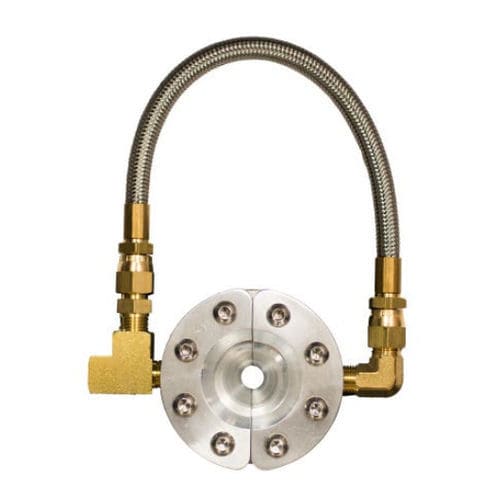

Modelos disponibles / Números de pieza (I.D. / Solo aluminio / Kit aluminio / Solo inox / Kit inox / Juego de cuñas) 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

Notas sobre aire comprimido e instalación Cada mitad tiene entradas de aire comprimido. Los tamaños hasta 4" incluyen manguera trenzada de acero inoxidable para acoplar ambas mitades desde una entrada. Los tamaños de 9" y mayores tienen dos entradas por mitad y requieren suministro apropiado para mantener flujo uniforme. Utilizar aire limpio y filtrado; los kits incluyen un separador con drenaje automático y elemento de 5 micras dimensionado para el caudal. El montaje puede apoyarse en la tubería de alimentación de aire o mediante orificios roscados (1/4‑20) en el lado aguas abajo. Un regulador de presión permite controlar el flujo, la fuerza y el consumo; incluido en los kits.

Especificaciones técnicas

• Producto: Super Air Wipe™ (diseño dividido, flujo de aire de limpieza a 360°)
• Materiales: Aluminio (grado aeronáutico) o acero inoxidable tipo 303; calzas y tornillería en acero inoxidable; manguera trenzada incluida hasta 4"

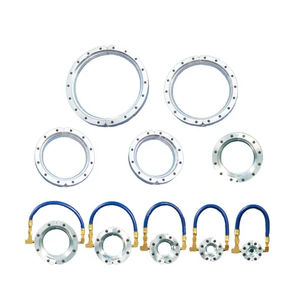

• I.D. disponibles: 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" y 11" (10, 13, 25, 51, 76, 102, 127, 152, 178, 229 y 279 mm)
• Configuración de cuña por defecto: .002" (0.05 mm) instalada; juegos de cuñas incluyen dos .002"
• Temperatura: Aluminio hasta 400°F (204°C); Inox hasta 800°F (427°C)
• Montaje: soportado por tubería de aire o orificios roscados (1/4‑20) aguas abajo
• Filtración: se recomienda aire limpio; kits con separador 5 micras
• Regulación: regulador recomendado; incluido en kits
• Rendimiento típico a 80 PSIG / 5.5 BAR — consumo (SCFM), flujo (SLPM) y nivel sonoro (dBA): 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
