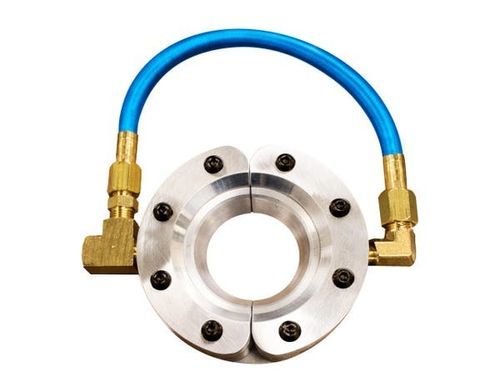

Air wipe para supresión del polvo 2434

de limpiezade secadode refrigeración

Resumen
El Standard Air Wipe™ de EXAIR proporciona una corriente de aire uniforme de 360° diseñada para soplado, secado, limpieza y enfriamiento de tubos, cables, piezas extruidas, mangueras y más. Su diseño partido facilita el montaje alrededor del material en movimiento sin necesidad de enhebrarlo. Los kits incluyen el Standard Air Wipe, juego de calces, separador de filtro y regulador de presión con acoplador.

Aplicaciones

• Secado tras lavado, limpieza, galvanizado o recubrimiento
• Soplado de polvo y contaminantes
• Enfriamiento de piezas extruidas calientes
• Limpieza uniforme de superficies
• Secado de perfiles extruidos, varillas y tubos médicos
• Eliminación de arrastre de soluciones para evitar contaminación cruzada
• Soplado de exceso de agua de juntas de puertas de automóviles
• Eliminación de recubrimientos, agua y aceite en exceso
• Secado de tubos, mangueras, cables y fibra óptica
• Minimizar pérdida de solución por drag-out
• Limpieza de puntas de pistolas de pintura
• Secado de superficies serigrafiadas o impresas por inyección de tinta
• Limpieza de tiras y cintas

Ventajas

• Funcionamiento silencioso
• Bajo consumo de aire comprimido
• Flujo de aire uniforme de 360° en todo el diámetro
• Modelos en aluminio con temperatura hasta 150°F (66°C)
• No requiere electricidad ni piezas móviles
• Secado sin contacto (sin cuchilla de frotado)
• Diseño partido — compacto, robusto y fácil de instalar
• Ligero y de perfil bajo
• Agujeros roscados para montaje
• Fuerza y caudal variables mediante regulación de presión
• Cumple los requisitos OSHA de presión en extremo muerto y niveles de ruido

Materiales

• Construcción: cuerpo de aluminio con tornillos recubiertos y calces plásticos (manguera de aire PVC de uso general incluida en tamaños hasta 4" / 102 mm)
• Clasificación de temperatura: hasta 150°F (66°C) para los modelos de aluminio
• Más adecuado para ambientes no corrosivos cuando no se requiere herraje inoxidable

Accesorios

• Juegos de calces Standard Air Wipe: el Standard Air Wipe tiene un ajuste de hueco nominal de .002" (0.05 mm). Los juegos de calces (incluidos en kits o disponibles por separado) contienen dos unidades de .001" (0.03 mm), .003" (0.08 mm) y .004" (0.10 mm) para ajustar la fuerza/flujo cambiando la separación.
• Kits: incluyen un Standard Air Wipe, juego de calces, separador de filtro (drenaje automático, elemento de 5 micras dimensionado para el flujo) y un regulador de presión con acoplador (dimensionado correctamente para el flujo).

Sistemas / Modelos (I.D. → Standard Air Wipe Sólo | Kit Standard Air Wipe | Juego de calces)
I.D. | Standard Air Wipe Sólo | Kit Standard Air Wipe | Juego de calces
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

Rendimiento (80 PSIG / 5.5 BAR) — Consumo de aire & Nivel sonoro
Modelo | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

Cómo funciona
El aire comprimido entra en una cámara anular y se estrangula a través de una pequeña boquilla anular a alta velocidad. El chorro principal sigue un perfil Coanda sobre una superficie inclinada, creando un centro de baja presión que induce el aire circundante hacia el chorro primario. El resultado es un anillo cónico de aire a 360° que se adhiere a la superficie del material y lo limpia uniformemente con flujo de aire de alta velocidad.

Especificaciones técnicas

• Diámetros disponibles (I.D.): 1/2", 1", 2", 3", 4", 5", 6", 7", 9" y 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 y 279 mm). Diámetros especiales disponibles.
• Materiales de construcción: cuerpo de aluminio, tornillos recubiertos, calces plásticos; manguera de aire PVC de uso general incluida para tamaños hasta 4" (102 mm).
• Clasificación de temperatura: hasta 150°F (66°C) para modelos de aluminio.
• Ajuste de separación: nominal .002" (0.05 mm); opciones de calces: .001" (0.03 mm), .003" (0.08 mm), .004" (0.10 mm).
• Filtración: los kits incluyen un filtro con drenaje automático y elemento de 5 micras dimensionado para el flujo; utilice aire limpio.
• Entradas de aire comprimido: entrada en cada mitad; los tamaños de 9" (229 mm) y mayores tienen dos entradas por mitad para mantener un flujo uniforme.
• Montaje: puede ser soportado por la tubería de suministro de aire comprimido; orificios roscados (1/4-20) en el lado de salida.
• Regulación: el regulador de presión proporciona control continuo del flujo, la fuerza y el consumo de aire; los kits incluyen un regulador de tamaño apropiado.
• Rango de consumo de aire (a 80 PSIG / 5.5 BAR): aproximadamente 11.1 a 122.8 SCFM según el modelo.
• Rango de niveles sonoros (medidos a 3' / 914 mm): aproximadamente 80 a 89 dBA según el modelo.
• Los kits incluyen: Standard Air Wipe, juego de calces, separador de filtro y regulador de presión con acoplador (según especificación del kit).
