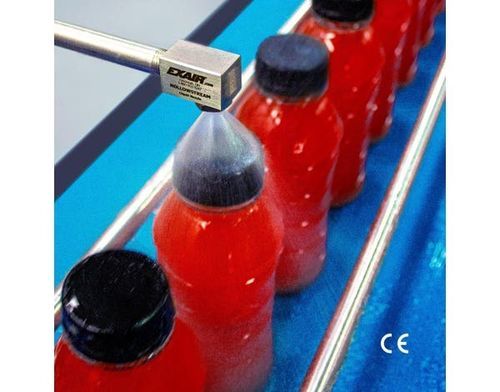

Boquilla de atomización HL1003SS

para líquidode cono huecode acero inoxidable

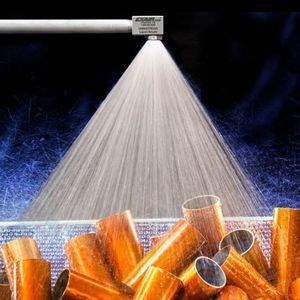

Descripción Las boquillas de cono HollowStream™ de 1/8 NPT de EXAIR, con un patrón de pulverización de anillo circular, se encuentran entre el tipo más común de boquillas de pulverización. Las boquillas de cono hueco se utilizan para aplicaciones de refrigeración, limpieza, lavado, aclarado y supresión de polvo en toda la industria con menos líquido que sus homólogas de cono lleno. Su diseño es sin vanos, lo que crea unas características internas muy abiertas para resistir los atascos y puede funcionar bien con líquidos que contengan partículas. Producen una distribución uniforme en un patrón de anillo de cono hueco. Su diseño en ángulo recto es compacto y funciona con una presión de líquido de hasta 250 PSI. Suelen utilizarse con líquidos como agua, abrillantadores o detergentes, pero también son eficaces con productos químicos, pesticidas y herbicidas. El caudal de líquido se ajusta variando la presión del líquido. Aplicaciones

• Enfriamiento, recubrimiento
• Atemperamiento
• Supresión de polvo
• Lavado, aclarado
• Ruptura de espuma
• Pulverización de lechada
• Desinfección, desengrasado
• Lubricación

Ventajas

• Caudal de líquido más bajo en comparación con sus homólogos de cono lleno
• Aumenta la cobertura de la superficie
• Aumenta el volumen de líquido en el objetivo
• Construcción totalmente de acero inoxidable
• Compacto y versátil

Materiales Acero inoxidable tipo 303 - Todas las boquillas de atomización de líquidos de EXAIR están construidas con acero inoxidable tipo 303, resistente a altas temperaturas y entornos corrosivos; diseñadas para entornos con una temperatura máxima de funcionamiento de 426°C (800°F). Dimensiones del chorro (modelos HollowStream Cone, 1/8 NPT) Funcionamiento de las boquillas FullStream y HollowStream Cone: el fluido atomizador introducido en la cámara de vórtice crea una acción de remolino; la geometría de la tapa del líquido produce un patrón de cono lleno o hueco con un ángulo de pulverización controlado. Dimensiones de pulverización - HL80X5SS (1/8 NPT): 7 PSI: ángulo = X, Ancho A = X, B = X, C = X 20 PSI: ángulo = 20°, Ancho A = 0.4 in, B = 1.1 in, C = 2.1 in 60 PSI: ángulo = 55°, Anchura A = 1.0 in, B = 3.1 in, C = 6.2 in Dimensiones de pulverización - HL8001SS (1/8 NPT): 7 PSI: ángulo = 23°, Anchura A = X, B = X, C = X 20 PSI: ángulo = 50°, Anchura A = 0.9 in, B = 2.8 in, C = 5.6 in 60 PSI: ángulo = 60°, Anchura A = 1.2 in, B = 3.5 in, C = 6.9 in Dimensiones de pulverización - HL8002SS (1/8 NPT): 7 PSI: ángulo = 50°, Anchura A = 0.9 in, B = 2.8 in, C = 5.6 in 20 PSI: ángulo = 53°, Anchura A = 1,0 in, B = 3,0 in, C = 6,0 in 60 PSI: ángulo = 60°, anchura A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensiones de pulverización - HL8003SS (1/8 NPT): 7 PSI: ángulo = 50°, Anchura A = 0.9 in, B = 2.8 in, C = 5.6 in 20 PSI: ángulo = 53°, Anchura A = 1,0 in, B = 3,0 in, C = 6,0 in 60 PSI: ángulo = 60°, anchura A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensiones de pulverización - HL8005SS (1/8 NPT): 7 PSI: ángulo = 40°, Anchura A = 0.7 in, B = 2.2 in, C = 4.4 in 20 PSI: ángulo = 57°, Anchura A = 1.1 in, B = 3.3 in, C = 6.5 in 60 PSI: ángulo = 70°, anchura A = 1,4 in, B = 4,2 in, C = 8,4 in Dimensiones de pulverización - HL8008SS (1/8 NPT): 7 PSI: ángulo = 53°, Anchura A = 1,0 in, B = 3,0 in, C = 6,0 in 20 PSI: ángulo = 60°, Anchura A = 1.2 in, B = 3.5 in, C = 6.9 in 60 PSI: ángulo = 62°, anchura A = 1,2 in, B = 3,6 in, C = 7,2 in Dimensiones de pulverización - HL8010SS (1/8 NPT): 7 PSI: ángulo = 60°, Anchura A = 1.2 in, B = 3.5 in, C = 6.9 in 20 PSI: ángulo = 65°, Anchura A = 1.3 in, B = 3.8 in, C = 7.6 in 60 PSI: ángulo = 70°, anchura A = 1,4 in, B = 4,2 in, C = 8,4 in Dimensiones y rendimiento - Caudales (HollowStream, modelos 1/8 NPT) Los valores de caudal se indican en GPM (LPM) a las presiones de líquido especificadas. Valores de modelos seleccionados a continuación: HL80X5SS (Capacidad 0,05): 3 PSI: 0,033 GPM (0,125 LPM) 5 PSI: 0,040 GPM (0,151 LPM) 7 PSI: 0,046 GPM (0,174 LPM) 10 PSI: 0,050 GPM (0,189 LPM) 20 PSI: 0,072 GPM (0,273 LPM) 40 PSI: 0,100 GPM (0,379 LPM) 60 PSI: 0,156 GPM (0,591 LPM) HL8001SS (Capacidad 1): 3 PSI: 0,067 GPM (0,254 LPM) 5 PSI: 0,083 GPM (0,314 LPM) 7 PSI: 0,094 GPM (0,356 LPM) 10 PSI: 0,100 GPM (0,379 LPM) 20 PSI: 0,153 GPM (0,579 LPM) 40 PSI: 0,206 GPM (0,780 LPM) 60 PSI: 0,239 GPM (0,905 LPM) HL8002SS (Capacidad 2): 3 PSI: 0,12 GPM (0,44 LPM) 5 PSI: 0,15 GPM (0,57 LPM) 7 PSI: 0,18 GPM (0,66 LPM) 10 PSI: 0,20 GPM (0,76 LPM) 20 PSI: 0,25 GPM (0,93 LPM) 40 PSI: 0,35 GPM (1,31 LPM) 60 PSI: 0,42 GPM (1,60 LPM) HL8003SS (Capacidad 3): 3 PSI: 0,20 GPM (0,76 LPM) 5 PSI: 0,22 GPM (0,82 LPM) 7 PSI: 0,26 GPM (0,98 LPM) 10 PSI: 0,30 GPM (1,14 LPM) 20 PSI: 0,43 GPM (1,62 LPM) 40 PSI: 0,61 GPM (2,32 LPM) 60 PSI: 0,75 GPM (2,84 LPM) HL8005SS (Capacidad 5): 3 PSI: 0,25 GPM (0,95 LPM) 5 PSI: 0,33 GPM (1,25 LPM) 7 PSI: 0,39 GPM (1,49 LPM) 10 PSI: 0,48 GPM (1,82 LPM) 20 PSI: 0,67 GPM (2,54 LPM) 40 PSI: 0,95 GPM (3,61 LPM) 60 PSI: 1,18 GPM (4,46 LPM) HL8008SS (Capacidad 8): 3 PSI: 0,45 GPM (1,70 LPM) 5 PSI: 0,55 GPM (2,08 LPM) 7 PSI: 0,67 GPM (2,54 LPM) 10 PSI: 0,80 GPM (3,03 LPM) 20 PSI: 1,18 GPM (4,47 LPM) 40 PSI: 1,62 GPM (6,13 LPM) 60 PSI: 1,90 GPM (7,19 LPM) HL8010SS (Capacidad 10): 3 PSI: 0,48 GPM (1,82 LPM) 5 PSI: 0,64 GPM (2,42 LPM) 7 PSI: 0,79 GPM (2,99 LPM) 10 PSI: 0,96 GPM (3,63 LPM) 20 PSI: 1,31 GPM (4,96 LPM) 40 PSI: 1,85 GPM (7,00 LPM) 60 PSI: 2,10 GPM (7,95 LPM) Características / Especificaciones técnicas

• Denominación comercial: HollowStream™
• Modelo(s) / SKU mostrado(s) en la página: PHL80X5SS (SKU del producto), códigos de modelo referenciados: HL80X5SS, HL8001SS, HL8002SS, HL8003SS, HL8005SS, HL8008SS, HL8010SS
• Conexión de entrada: 1/8 NPT (para los modelos 1/8 NPT)
• Presión máxima de líquido recomendada: hasta 250 PSI
• Patrón de pulverización: Cono hueco (anillo circular)
• Diseño: cámara de vórtice sin ván para resistir obstrucciones; cuerpo compacto en ángulo recto
• Material de construcción: Acero inoxidable tipo 303
• Temperatura máxima de funcionamiento: 426°C (800°F)
• Líquidos típicos: agua, abrillantadores, detergentes, productos químicos, pesticidas, herbicidas, lodos
• Método de control de caudal: ajuste de la presión del líquido para variar el caudal
• Paso libre máximo (ejemplos según modelo): HL80X5SS 0,035 pulgadas; HL8001SS 0,063 pulgadas; HL8002SS 0,078 pulgadas; HL8003SS 0,094 pulgadas; HL8005SS 0,125 pulgadas; HL8008SS 0,156 pulgadas; HL8010SS 0,159 pulgadas
