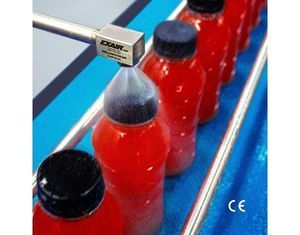

Boquilla de atomización FL1010SS

para líquidode cono llenode acero inoxidable

Descripción general
Las boquillas OmniStream™ de 1/4 NPT de EXAIR generan un patrón de pulverización de cono pleno y una distribución uniforme. Son sin paletas, con pasos internos amplios que resisten la obstrucción y están indicadas para líquidos con partículas. Presentan diseño compacto en ángulo recto y operan hasta 250 PSI. Uso habitual con agua, agentes de enjuague, detergentes, productos químicos, pesticidas y herbicidas. El caudal se ajusta variando la presión del líquido.

Aplicaciones

• Refrigeración
• Recubrimiento
• Temple
• Control de polvo
• Lavado y enjuague
• Ruptura de espuma
• Rocío de lechadas
• Saneamiento y desengrase
• Lubricación

Ventajas

• Altos caudales de líquido
• Mejora la cobertura de superficie gracias al patrón de cono pleno
• Aumenta el volumen de líquido en el objetivo
• Construcción totalmente en acero inoxidable Tipo 303
• Huella compacta en ángulo recto y montaje versátil

Materiales
Construcción en acero inoxidable Tipo 303. Temperatura máxima recomendada de operación: 800°F (426°C).

Cómo funciona

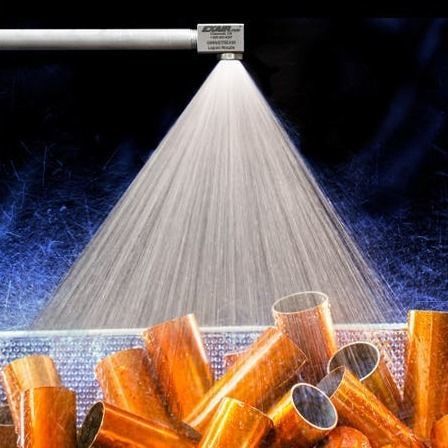

El líquido entra en el cuerpo de la boquilla creando una acción de remolino en la cámara. El vórtice y el orificio mecanizado con precisión rompen la tensión superficial para generar un patrón de cono pleno uniforme con ángulo y distribución de gotas controlados.

Dimensiones del chorro — patrón de cono pleno (datos seleccionados)
OmniStream Cone (modelos 1/4 NPT) — anchos A / B / C por modelo y presión:
FL1008SS — 7 PSI: A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI: A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI: A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in

Notas
Diseño compacto en ángulo recto. La construcción sin paletas reduce la obstrucción y es adecuada para líquidos con partículas.

Especificaciones técnicas

• Nombre comercial: OmniStream™ Cone
• Familia de modelos / ejemplos: FL1008SS, FL1010SS, FL1011SS
• SKU del producto (página principal): PFL1008SS
• Conexión de entrada: 1/4 NPT
• Presión máxima recomendada: hasta 250 PSI
• Materiales: acero inoxidable Tipo 303
• Temperatura máxima de funcionamiento: 800°F (426°C)
• Diseño: cámara vortex sin paletas que produce patrón redondo uniforme de cono pleno; cuerpo en ángulo recto
• Capacidad (por modelo): FL1008SS = 8; FL1010SS = 10; FL1011SS = 11
• Máximo paso libre (tamaños de orificio): FL1008SS = 0.109 in; FL1010SS = 0.125 in; FL1011SS = 0.144 in
• Caudal (GPM / LPM) por modelo y presión (valores seleccionados):
  3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM
• Líquidos típicos: agua, agentes de enjuague, detergentes, productos químicos, pesticidas, herbicidas
