Sensor de absorción NIR EXspect 231

Descripción general

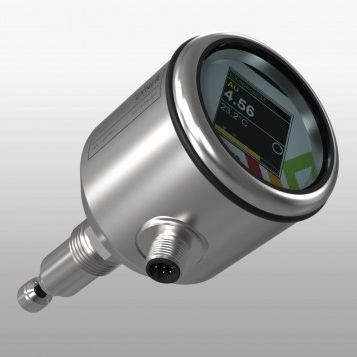

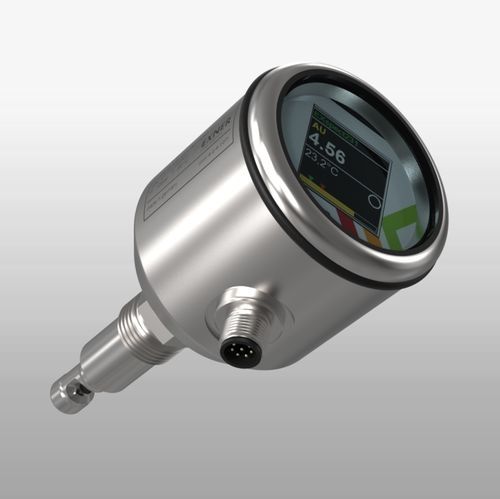

EXspect 231 es un sensor compacto de absorción NIR para el control de procesos de producción en la industria alimentaria, de bebidas y farmacéutica, así como en otras aplicaciones de proceso. La carcasa en acero inoxidable con ventanas de zafiro sin desgaste integra un amplificador de medida digital y una pantalla táctil. Las unidades de medida pueden suministrarse en % de turbidez, absorción o unidades de turbidez habituales. Hay disponible un alcance de medida máximo de 0...6 AU que puede transmitirse a través de la interfaz estándar 4...20 mA. Se pueden programar dos límites de alarma y están disponibles diversas salidas de conmutación.

Parametrización y calibración
Parametrización mediante la pantalla táctil integrada o mediante el software de parametrización EXpert. Están disponibles filtros ópticos de la serie EXcap110 para verificar y calibrar el sensor.

Versiones / Opciones

• Versiones de rango de medida: 0...100 % absorción; 0...3,5 AU (0...3850 EBC / 0...7 OD); 0...6 AU (0...6600 EBC / 0...12 OD)
• Longitudes de camino óptico: 5 mm, 10 mm, 20 mm
• Material en contacto con el medio: acero inoxidable 1.4435 (316L)
• Material de sellado en contacto con el medio: ejecución sin junta elástica (estanqueidad metálica)
• Conexiones de proceso: rosca G1/2" (estanqueidad metálica); Varivent N DN40-125 (EHEDG/3-A); Tri-Clamp 1,5" o 2" (EHEDG/3-A)
• Interfaces / conexión eléctrica: analógico 4...20 mA (M12 5 pines) o analógico 4...20 mA + digital parametrizable (M12 8 pines)
• Pantalla: disponible con pantalla táctil integrada

Ventajas clave

• Diseño compacto con amplificador integrado y pantalla táctil
• Salida en % absorción / EBC / FAU / mg/l / AU / OD o unidades definidas por el cliente
• Ventanas de zafiro duraderas
• Diseño higiénico, apto para CIP/SIP
• Fuente de luz LED que garantiza una señal estable y duradera
• Fácil parametrización mediante la pantalla o el software EXpert
• Versiones según EHEDG / 3-A disponibles

Aplicaciones

• Separación de fases segura
• Monitorización de filtros
• Control de separadores
• Medición de concentración independiente del color

Especificaciones técnicas

• Rango de medida máx.: 0...100 % / 0...6 AU / 0...6600 EBC
• Resolución: 0,1 % o 0,01 AU
• Precisión: ±1 % de la lectura
• Reproducibilidad: ≤1 % del valor final
• Longitud de onda: 850 nm
• Fuente de luz: LED
• Longitudes de camino óptico: 5, 10 o 20 mm
• Material: acero inoxidable 1.4435 (316L)
• Acabado superficial: Ra < 0,37 μm
• Ventanas: zafiro
• Tensión de alimentación: 24 V CC
• Salida de contacto: NO o NC configurable, 150 mA
• Entrada de contacto: puesta a cero
• Temperatura del proceso: -10...90 °C, 135 °C máx. 1 hora (SIP)
• Presión del proceso: máx. 16 bar (232 psi)
• Conexión eléctrica: conector M12 5 pines o 8 pines (parametrizable digitalmente)
• Interfaces: 4...20 mA
• Parametrización: software EXpert
• Grado de protección: IP69
