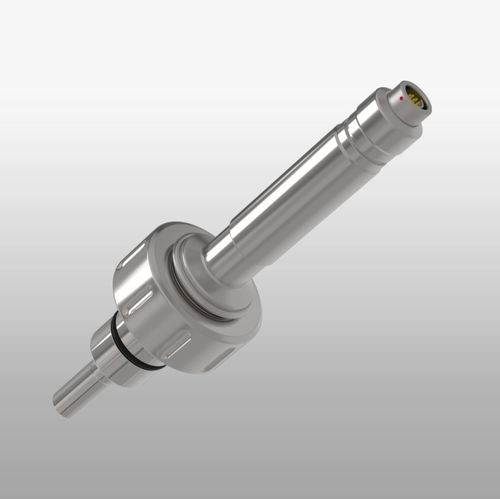

Sonda de la turbidez EXcell 261

de concentraciónópticade infrarrojos

Resumen del producto
EXcell 261 es un sensor digital NIR de retrodispersión diseñado para el control continuo de biomasa en procesos de fermentación de biotecnología, alimentarios y farmacéuticos. Se monta en manguitos de soldadura DN25 mediante rosca G1 1/4". Construcción en acero inoxidable 1.4435 (316L) con ventana de zafiro sin desgaste y fuente LED, proporcionando un sensor higiénico compatible con CIP/SIP que muestra turbidez (arb.Unit), biomasa (g/L, levadura de panadería) o una unidad personalizada.

Parametrización y datos
La parametrización se realiza con el software EXpert para una configuración sencilla. Los valores medidos pueden mostrarse gráficamente, registrarse y exportarse. Las interfaces disponibles incluyen USB, RS485 Modbus y salida de corriente analógica 4...20 mA; amplificador digital integrado.

Mecánica / instalación
El sensor se fija en el manguito de soldadura mediante rosca G1 1/4". La posición de la junta tórica es seleccionable para adaptarse al manguito existente y permitir una instalación estéril. Ventana de zafiro sin desgaste; diseño higiénico y esterilizable en autoclave.

Versiones disponibles / opciones

• Rango de medida: 0...100 arb.Unit / 0...300 g/L (peso seco celular, levadura de panadería)
• Longitud de inmersión: 70 mm o 110 mm bajo conexión de proceso
• Opciones de posición de junta tórica: 25 mm, 28 mm, 29 mm, 30 mm (manguito estándar), 35 mm, 50 mm (solo para 110 mm), 55 mm (solo para 110 mm)
• Materiales de sellado en contacto: EPDM (FDA/USP VI)
• Interfaces: Modbus RTU (RS485); Modbus RTU (RS485) / Analógico 4...20 mA; USB adicional
• Conexión eléctrica: Fischer Core Series
• Longitud de cable: 2 m o 5 m

Ventajas

• Diseñado para manguitos de soldadura DN25
• Ventana de zafiro sin desgaste, compatible CIP/SIP
• Diseño higiénico, esterilizable en autoclave
• Fuente LED con mantenimiento reducido
• Salida de datos vía PC, Modbus RS485 o 4...20 mA
• Amplificador digital integrado
• Alta linealidad de la señal de medida
• Parametrización sencilla con software EXpert

Aplicaciones

• Medición de concentración de alta precisión hasta 300 g/L
• Adecuado para procesos de fermentación
• Uso en fermentadores industriales
• Monitorización del crecimiento celular
• Medición de turbidez independiente del color

Características / especificaciones técnicas

• Modelo: EXcell 261 (sensor NIR de retrodispersión para manguitos de soldadura DN25)
• Principio de medida: retrodispersión NIR a 850 nm
• Rangos de medida: turbidez (arb.Unit) y biomasa (g/L, levadura de panadería)
• Precisión / reproducibilidad: ±1,5% / ≤1%
• Materiales en contacto: acero inoxidable 1.4435 (316L), ventana de zafiro, junta EPDM (opción FDA/USP VI)
• Montaje: rosca G1 1/4" en manguito DN25 (posición de O-ring seleccionable)
• Temperatura / presión de operación: 0...90 °C normal; SIP 135 °C durante 1 h; presión máxima 16 bar
• Interfaces y salidas: USB, RS485 Modbus, analógico 4...20 mA; amplificador integrado
• Protección: IP68; compatible CIP/SIP; esterilizable en autoclave
• Longitudes de cable: 2 m o 5 m
