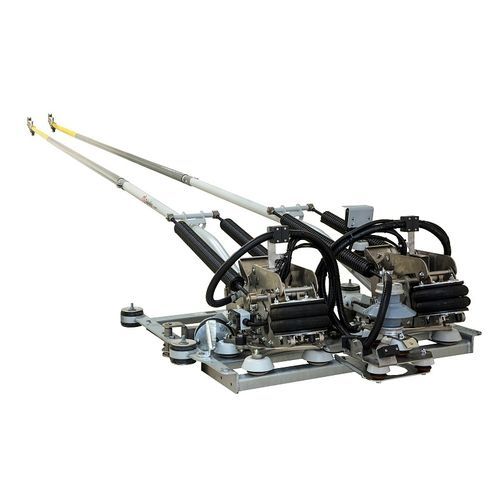

Colector de ganchos

para vehículo eléctrico

Resumen
Los colectores de corriente para trolebús / e-bus conectan el vehículo a la catenaria para suministro de tracción o para la carga en movimiento de baterías. Diseñados para el transporte urbano eléctrico, son compatibles con diversos sistemas de línea aérea y tipos de vehículo.

Construcción
El sistema consta de un par de colectores, ganchos de retención y cabrestantes. Los ganchos de retención, montados en la parte trasera del techo, bloquean el colector en posición bajada. Los cabrestantes, instalados en la pared trasera, permiten el descenso y aseguramiento manual del mástil.

Semiautomático
La versión semiautomática incorpora una unidad de control electro-neumática con fuelles neumáticos de descenso y centrado, permitiendo su uso en vehículos con energía auxiliar (baterías o diésel) para circulación fuera de catenaria.

Manual
Versión económica con descenso manual mediante cuerdas. Esta variante no incluye la unidad de control electro-neumática y es adecuada para aplicaciones básicas o proyectos de modernización.

Beneficios para usted

• Apoya la movilidad urbana sostenible y la carga en movimiento
• Décadas de experiencia en el diseño de pantógrafos/colectores
• Opciones modulares para distintas arquitecturas de vehículo
• Bajos costes de mantenimiento y ciclo de vida
• Mástiles compuestos de alta resistencia para una larga vida útil
• Más de 2.000 unidades suministradas en todo el mundo
• Configuración 'plug-in' para entrega e instalación rápida
• Accionamiento neumático o eléctrico disponible bajo pedido
• Compatible con todos los tipos comunes de trolebús
• Software de control con interfaz Ethernet y diagnóstico
• Opciones:
  • Frenos
  • Barandilla de protección del mástil
  • Iluminación LED, cámara
  • Diferentes cabezales de colector e inserciones de carbono
  • Diferentes longitudes de mástil

Parámetros principales
Corriente nominal: 400 A (o según petición)
Tensión nominal: 750 V
Distancia de catenaria: 600, 700 mm
Forma del mástil: Recto / inclinado
Rango de temperatura: -40°C ÷ +50°C
Ángulo máximo de giro del colector: ±55°
Altura en posición bajada: 550 mm
Altura mínima de funcionamiento: 850 mm
Altura máxima de funcionamiento: 4.000 mm
Presión de trabajo: 100 N ±10 N
Velocidad máxima adelante: 75 km/h
Velocidad máxima marcha atrás: 5 km/h
Pararrayos: Tensión de operación 1 kV; Tensión nominal 1,2 kV; Corriente de descarga nominal 10 kA; Pulso (4/10) 100 kA
Sección del cable de conexión: 70 mm² (o según petición)
Peso: 260–280 kg (semiautomático); 190 kg (manual)

Especificaciones técnicas

• Corriente nominal: 400 A (o bajo pedido)
• Tensión nominal: 750 V
• Distancia de catenaria: 600 mm, 700 mm
• Forma del mástil: Recto o inclinado
• Rango de temperatura de funcionamiento: -40°C a +50°C
• Ángulo de giro del colector: ±55°
• Altura (bajada): 550 mm
• Altura mínima de funcionamiento: 850 mm
• Altura máxima de funcionamiento: 4.000 mm
• Presión de trabajo: 100 N ±10 N
• Velocidad máxima adelante: 75 km/h
• Velocidad máxima marcha atrás: 5 km/h
• Pararrayos: Tensión op. 1 kV; Tensión nominal 1.2 kV; Corriente de descarga 10 kA; Pulso (4/10) 100 kA
• Sección del cable de conexión: 70 mm² (o bajo pedido)
• Peso: 260–280 kg (semiautomático), 190 kg (manual)
