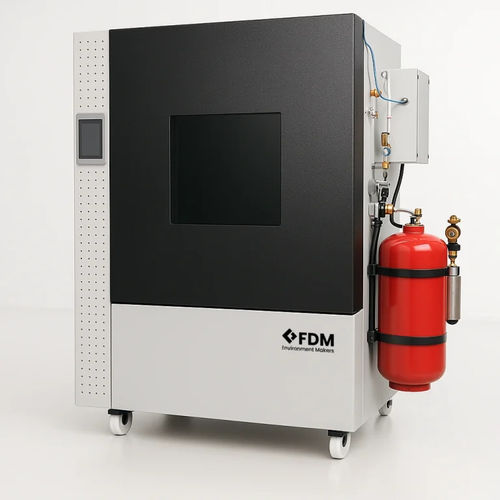

Cámara de pruebas termostática EUCAR 0-6

climáticade temperaturade humedad

Overview
Cámara de ensayo para baterías diseñada para pruebas seguras y reproducibles de celdas, módulos y packs completos. Configurable según niveles de riesgo EUCAR 0–6 y preparada para pruebas de thermal abuse, simulación de transporte (UN 38.3), perfiles IEC 62133 / IEC 62660 y requisitos UL. Manufactured by FDM (F.lli Della Marca), Italy.

Standards and regulations

• UN 38.3: Calificación de transporte para celdas y packs — ciclos térmicos T.1–T.6 (−40 °C a +75 °C), vibración/impacto y altitud simulada.
• IEC 62133: Seguridad de celdas y baterías portátiles — pruebas de sobrecarga, cortocircuito y exposición térmica controlada.
• IEC 62660: Celdas de litio para vehículos eléctricos — ensayos de vida útil, rendimiento a temperaturas extremas y evaluación de thermal abuse.
• UL 1642 / UL 2054: Normas de seguridad para celdas y packs — pruebas de sobretemperatura, propagación térmica y detección de gases.

Key features

• Rango de temperatura: −70 °C a +180 °C para estrés térmico extremo y simulaciones ambientales realistas
• Control de humedad: 10–98 % rH con gestión independiente para evitar condensación durante ciclos térmicos
• Volúmenes internos: escalables de 140 a 2300 L para celdas individuales, módulos o packs completos
• Conformidad EUCAR: sistemas de seguridad y contención configurables niveles 0–6
• Detección de gases integrada: sensores para H2, CO y otros gases peligrosos con alarmas automáticas y lógica de emergencia
• Protección contra incendios a medida: sistemas de extinción y supresión dimensionados según la química de la batería y el nivel EUCAR
• Estructura en acero inoxidable reforzado con aislamiento de alto rendimiento y ventilación controlada por sobrepresión
• Accesorios modulares: estantes, pasos de cable, puertas de observación y filtros de alta eficiencia disponibles
• Documentación IQ/OQ y contratos de servicio a largo plazo disponibles

Controllers

• stillFACE: Pantallas duales para temperatura y humedad; puntos de consigna manuales, monitorización continua, alarmas audiovisual configurables y RS485 opcional para registro de datos — apto para pruebas de estabilidad y monitorización pasiva.
• revoFACE: Pantalla táctil color de 7"; ciclos programables (hasta 10 programas × 50 segmentos), rampas/estasis/transiciones, exportación USB, registro de eventos, conectividad RS485/Ethernet y monitorización remota — apto para ensayos automatizados y ciclos complejos.

Accessories (examples)

• Paquete de certificación IQ/OQ
• Control de humedad por debajo de 10 °C; deshumidificación hasta 2 % rH
• Filtros de ventilación y sistemas de filtración de agua
• Pasacables con juntas certificadas
• Puerta de observación en vidrio y toma eléctrica interior
• Ruedas giratorias autobloqueantes
• Sistema de regulación de CO2

Applications / Typical configurations

• Celda individual — 140–500 L: Abuso térmico localizado — monitorización puntual y detección de gas localizada.
• Módulo — 500–1200 L: Propagación térmica entre celdas — detección de gas distribuida y múltiples sensores.
• Pack completo — 1200–2300 L: Thermal runaway a gran escala — ventilación de sobrepresión, supresión contra incendios dedicada y evacuación externa de gases.

Technical notes
Las cámaras son configurables según la química de la batería, el protocolo de prueba y el nivel EUCAR requerido. El control de humedad es independiente de los ciclos de temperatura para evitar condensación en terminales y conectores. Los umbrales de detección de gas activan alarmas y pueden iniciar procedimientos automáticos de emergencia. Documentación IQ/OQ completa y fichas técnicas (PDF) disponibles bajo pedido.

Technical specifications

• Tipo de producto: Cámara de ensayo para baterías
• Volumen interno: 140 – 2300 L (configurable)
• Rango de temperatura: −70 °C / +180 °C
• Control de humedad: 10 – 98 % rH (programable/independiente)
• Conformidad EUCAR: niveles 0–6 (sistemas de seguridad modulares)
• Controladores: revoFACE (táctil programable), stillFACE (doble pantalla)
• Detección de gases: H2, CO y otros gases peligrosos con gestión de alarmas
• Prevención de incendios: sistemas de supresión a medida y ventilación controlada por sobrepresión
• Estructura: acero inoxidable reforzado con aislamiento de alta resistencia
• Normas: UN 38.3, IEC 62133, IEC 62660, UL 1642, UL 2054
• Documentación: IQ/OQ disponible; ficha técnica completa (PDF) bajo pedido
• Origen: Made in Italy (FDM)
• Garantía: 24 meses
