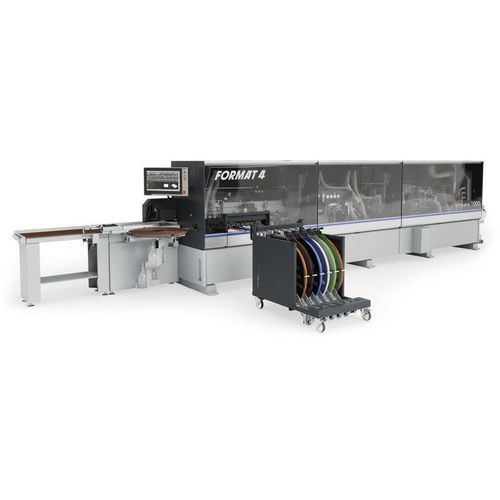

Máquina de colocación de tapacantos automática tempora F1000 performance

para maderapara panelescon aplicador de cola

Descripción general La nueva Format4 tempora F1000 establece nuevos estándares en el mecanizado integral de cantos, combinando durabilidad, precisión y eficiencia. Su bastidor de máquina largo, estable y de grandes dimensiones garantiza un funcionamiento excepcionalmente suave de todas las unidades, la más alta precisión de ajuste y una vida útil prolongada incluso en funcionamiento de varios turnos. La F1000 está disponible en los paquetes de equipamiento Classic, Professional y Performance para adaptarse a los requisitos operativos. Características principales

• Motor de avance por correa en la barra de presión superior para una manipulación cuidadosa de materiales sensibles a la superficie y una distribución uniforme de la presión en toda la longitud de la pieza de trabajo.
• Unidad de unión de cantos céntrica con potentes motores y ajuste céntrico automático a la altura de la pieza de trabajo para evitar el desgaste unilateral.
• Cubeta de cola montada en la parte superior y controlada por aplicación con función integrada de drenaje y limpieza para un calentamiento más rápido y un mantenimiento más sencillo. Recipiente revestido de teflón con control del calentador de cartucho.
• Unidad de redondeo de esquinas completamente rediseñada con ejes de posicionamiento controlados por CNC y fresas multirradio patentadas para un radio de canto uniforme, también en cantos finos.
• Variantes/paquetes: tempora F1000 Classic, Professional, Performance (diferentes configuraciones de unidad y rangos de velocidad de avance).

Control y automatización

• Sistema de control smartouch de 18" con e-motion (apto para red): memoria ilimitada para programas de cantos definidos por el usuario; plan de mantenimiento y contador de metros lineales; representación intuitiva de unidades y funciones; selección y ajuste fino preciso de unidades motorizadas controladas por posicionamiento (precisión de ajuste 1/100 mm / 0.0003 in); ajuste de temperatura de cola con reducción automática de temperatura en standby.
• Plataforma de automatización: e-motion para ajustes precisos motorizados y control de procesos integrado (ajuste de altura de la pieza de trabajo, regla de avance, etc.).

Automatización: e-motion para ajustes precisos motorizados y control de procesos integrado (ajuste de altura de la pieza de trabajo, regla de avance, etc.) Cola y aplicación

• Pote de cola montado en la parte superior: Recubrimiento de teflón, capacidad aprox. 0,6 kg para colas termofusibles EVA, PO y PUR.
• Rodillo encolador texturizado de ajuste fino que funciona de forma controlada en la aplicación; función de sincronización y contrarrotación para limpiar el rodillo encolador durante el procesamiento; sistema de cambio rápido con tapón, enjuague/limpieza integrados y bandeja de goteo de silicona.

Sistema de cambio rápido con tapón, enjuague/limpieza integrados y bandeja de goteo de silicona Unidades y rendimiento

• Unidad de unión de cantos: dos potentes motores (3,7 kW cada uno, 12.000 rpm), dos fresas de unión de diamante D=100 mm, H=49 mm; alineación céntrica a la altura de la pieza de trabajo; fresas utilizables en modo sincronizado o contrarrotación; ajuste manual de la altura/profundidad de la fresa con medidores digitales; guías lineales para mayor precisión y durabilidad.
• Unidad de redondeo de cantos: dos motores independientes (12.000 rpm), procesamiento de cantos frontales y longitudinales con grosor de canto de 0.4-3,0 mm y alturas de pieza de 10-60 mm; fresa multirradio patentada (R = 2 mm) y cuatro servoejes para el posicionamiento motorizado y el ajuste fino en pasos de 0,01 mm; acoplamiento/desacoplamiento neumático y guías lineales de alta calidad.
• Opciones de alimentación: alimentación por cadena (clásica/profesional) 12 + 20 m/min; variante de rendimiento 12-25 m/min. Almohadillas de apoyo engomadas con cambio rápido; lubricación automática de las pistas de guía; guías de eje redondas y planas para avance recto.
• Barra de presión superior: perfil tensor de aluminio resistente a la torsión; altura de la pieza de trabajo ajustable eléctricamente 8-60 mm (0.3-2.3 in) ajustable mediante e-motion; la alimentación por correa superior protege el material mediante un transporte más suave y reduce el esfuerzo de abrasión/limpieza; control de distancia de la pieza de trabajo con luz de señalización.
• Guía de alimentación y entrada de la pieza de trabajo: e-motion de regla de alimentación que permite la eliminación continua de virutas de 0-3 mm; control de posición de potencia mostrado en smartouch; la eliminación de virutas se puede vincular automáticamente al grosor del borde.

Opciones adicionales y ayudas para el manejo

• Mesa con colchón de aire para una manipulación sencilla y cuidadosa de piezas grandes/sensibles a la superficie (superficie de apoyo estándar de 1050 x 400 mm; ampliable hasta 2000 x 400 mm) con potente motor soplador.
• Soporte de piezas adicional para montaje en el suelo incl. brazo giratorio (opcional) con carril de rodillos y posición ajustable.
• Valla milimetrada para piezas estrechas (opcional) para una manipulación precisa de piezas cortas/estrechas (120-700 mm).
• Alimentador automático de cantos incl. pinza motorizada (opcional) para un cambio rápido del material de canto y posicionamiento motorizado de la pinza.
• edgeControl (opcional): medición inalámbrica de cantos y piezas de trabajo vía Bluetooth con transferencia a smartouch para calibración automática y selección a partir de un registro de mediciones.
• Escáner de código de barras inalámbrico (opcional) para una transferencia rápida de los programas de trabajo generados al sistema de control.

Caractéris para piezas estrechas (opcional) Características / especificaciones técnicas

• Longitud de instalación: 8000 mm
• Gama de espesores de canto: 0.4 - 12 mm
• Altura de la pieza de trabajo: 8 - 60 mm
• Velocidad de alimentación (en función de la variante): Classic/Professional: 12 + 20 m/min (39,3 + 65,6 ft/min); Performance: 12 - 25 m/min (39,3 - 82 ft/min)
• Cubo de cola: montado en la parte superior, controlado por la aplicación, recubierto de teflón, capacidad aprox. 0.6 kg; apto para colas termofusibles EVA, PO y PUR; enjuague/limpieza y desagüe integrados
• Automatización: e-motion (ajustes motorizados, control de posición de potencia, integración con smartouch)
• Unidad de redondeo de esquinas: Controlada por CNC, 2 motores a 12.000 rpm, fresadora multirradio (R = 2 mm), posicionamiento motorizado con pasos de 0,01 mm
• Unidad de unión de bordes: 2 x 3.7 kW, 12.000 r.p.m., fresas de diamante D=100 mm H=49 mm, ajuste céntrico
• Presión superior: alimentación por correa (correa superior) para una distribución uniforme de la presión y un transporte cuidadoso
• Posibilidad de procesamiento completo de los cantos: fresado previo, recorte (unidades de recorte multifunción), raspado de radio, unidad de recorte final lineal de dos motores (según el paquete de especificaciones)
• Control: sistema de control smartouch de 18" con conexión de red; memoria de programas ilimitada; plan de mantenimiento y contador de metros lineales; 0.01 mm/0.0003 in capacidad de ajuste fino desde el panel de control
