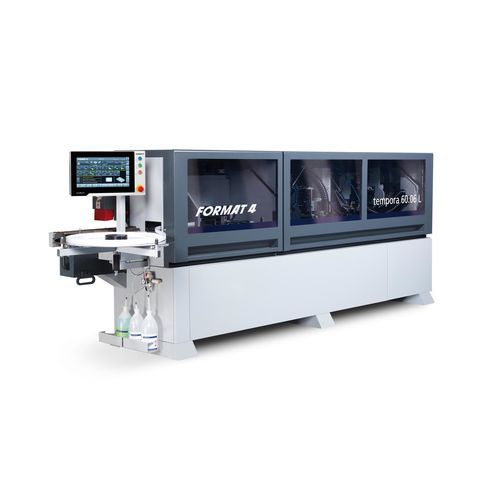

Máquina de colocación de tapacantos automática F600 60.06L glueBox

para maderapara cintas autoadhesivaspara paneles

Descripción general Format4 tempora F600 con glueBox: Encolado de cantos PUR sin bote de cola. Revolucionariamente sencillo, limpio y económicamente muy rentable. El encolado de cantos debe ser lo más rápido, sencillo y eficiente posible. Los modelos de Format4 tempora combinan rapidez, productividad, flexibilidad y facilidad de uso. Los resultados finales de acabado al procesar tanto material en rollo como en tiras convencen con estándares increíblemente altos. Diseño y manejo Los modernos y optimizados agregados de procesamiento de cantos y un cuerpo de máquina flexible garantizan una estabilidad y fiabilidad absolutas incluso a las velocidades de procesamiento más altas. Las opciones de control de fácil manejo (x-motion PLUS y m-motion) garantizan la repetibilidad. El intuitivo panel de control smartouch (pantalla táctil de 10" o 16") ofrece programas de funcionamiento configurables y un rápido cambio manual de agregados. glueBox (cinta adhesiva PUR) La revolucionaria glueBox facilita y hace más cómodo el procesamiento de la cola PUR. En lugar de adhesivo PUR en un bote de cola, una fina cinta adhesiva PUR en la glueBox se funde de forma casi invisible entre el material de canto y la pieza de trabajo. La resistencia al calor y al agua, una junta de cola muy pequeña y un consumo reducido de cola son ventajas del PUR con glueBox. Teniendo en cuenta la inversión, el consumo de adhesivo y los costes de limpieza, glueBox puede ahorrar aproximadamente un 70% en el campo de aplicación efectivo en comparación con el procesamiento convencional de granulado PUR. Claves del producto

• Alto rendimiento constante en funcionamiento continuo industrial
• Soluciones de producción optimizadas específicas para el cliente
• Sólido diseño con componentes de primera
• Múltiples variantes de paquetes de especificaciones con soluciones de alta tecnología
• Tratamiento completo de cantos
• Comodidad de uso de primera
• Calidad y precisión de Austria

glueBox - características

• Rápido: Listo para usar en sólo 90 segundos
• Flexibilidad: Disponible en longitudes enrolladas de 25 y 100 metros y en alturas de 16, 19, 28 y 40 mm
• Comodidad: Sustitución de la cinta PUR sin herramientas
• Eficacia: Cambio casi inmediato a bote de cola convencional (EVA) y viceversa

Control y automatización la unidad de control smartouch (10,4" o 15" / 10" o 16" opciones referenciadas) con m-motion o x-motion PLUS reduce los ajustes manuales. Las funciones incluyen memoria ilimitada para programas de cantos definidos por el usuario, plan de mantenimiento, cuentakilómetros para el total de metros utilizados, representación de unidades y funciones, selección de agregados con ajuste fino (hasta 1/100 mm), ajuste de la temperatura de la cola y reducción automática de la temperatura en standby. Agregados notables y opciones

• Unidades de unión de bordes / prefresado: Dos grupos de fresado previo contrarrotantes, controlados por activación y ajustables individualmente con fresas espirales recubiertas de diamante para cantos sin desgarros y un mecanizado de cantos de primera clase. Profundidad de corte posicionable electrónicamente en los modelos e-motion.
• Air-motion / advantEdge: Agregado patentado air-motion para una unión cero óptica (especialmente para cantos coextrusionados y láser). Controlado por la pieza y activable desde la unidad de control. Proporciona un acabado homogéneo, especialmente en materiales de alto brillo.
• edgeControl (medición Bluetooth): La unidad de medición inalámbrica registra el grosor del canto y de la pieza de trabajo con una precisión de centésimas de milímetro y transfiere los valores a smartouch; el controlador reconoce y clasifica los valores, lo que permite la calibración automática y la eliminación de errores de medición manuales.
• Cubeta de pegamento (EVA/PUR): Capacidad del depósito de cola recubierto de teflón ~1,5 kg (~375 metros de material de canto en un panel de 19 mm). Tiempo de calentamiento corto (~10 minutos). Unidad de limpieza rascadora opcional para una limpieza rápida al cambiar de tipo de cola.
• Lámpara de infrarrojos: La lámpara de infrarrojos de cuarzo controlada por el funcionamiento calienta la superficie del canto antes de la unidad de encolado para mejorar la adherencia en piezas de trabajo frías.
• Zona de presión / prensa de rodillo: El rodillo accionado por motor presiona el material del canto sobre la pieza de trabajo; el control de la aplicación evita que se emborrone o se mueva. Dos rodillos de presión cónicos cierran la junta de encolado por arriba y por abajo; dos ajustes de presión neumática seleccionables para material en tiras frente a material en rollos.
• Unidad de redondeo de esquinas: Unidad de redondeo de esquinas de uno o dos motores (altura de la pieza hasta 60 mm). Acaba las esquinas de las piezas de trabajo, incluidos materiales blandos/conformados; procesa cantos de 0,016"-⅛" (0,4-3,0 mm) y alturas de hasta 60 mm.
• Unidad de recorte multifuncional: Recorte superior e inferior para cantos enrasados, con radio o en bisel con dos motores independientes de alta frecuencia (12.000 rpm); configuración rápida y ajuste motorizado opcional a través del panel de control.
• Módulo de sierra / recorte final: Dos unidades de sierra independientes (12.000 rpm) con guías lineales; inclinación 0°-10° (opciones manual o neumática/electrónica).
• Mesa con cojín de aire (opcional): Para una manipulación fácil y cuidadosa de piezas de trabajo grandes y sensibles a la superficie. Colocada en la entrada de la máquina con motor de soplado de 0,75 kW; superficie de apoyo de 1050 x 400 mm (ampliable a 2000 x 400 mm).

Alimentación de cantos y compatibilidad de materiales Dependiendo de la aplicación, se puede procesar material enrollado y en tiras de 0,4 a 6 mm. Capacidad de grosor de pieza de trabajo de hasta 60 mm. Procesamiento completo de cantos, incluido el fresado previo, el encolado (glueBox o gluepot), la presión, el recorte, el redondeo de esquinas y los agregados de acabado. Beneficios de uso

• Alta velocidad y productividad con funcionamiento industrial continuo
• Reducción de los tiempos de cambio y del esfuerzo de manipulación de la cola (con glueBox)
• Alta repetibilidad y comodidad para el operario mediante smartouch y opciones de automatización
• Calidad de acabado optimizada (juntas invisibles, junta cero con air-motion/advantEdge)

Características / especificaciones técnicas

• Serie de modelos / denominación: tempora F600
• Longitud de instalación (variante de ejemplo): 191" (4,872 mm) para tempora F600 60.06L glueBox (otra variante: 173 6/8" / 4,412 mm)
• Espesor del canto procesado: 0.016" - ½" (0,4 - 6 mm) dependiendo de la variante (algunas variantes especifican hasta 0.25" / 6 mm)
• Espesor de la pieza de trabajo: 8 - 60 mm (3⅜" - 2⅜" mostrado, rango superior 60 mm)
• Opciones de automatización: m-motion y x-motion PLUS (agregados motorizados variables / opciones de barra de presión)
• Sistemas de cola: glueBox (cinta adhesiva PUR) y depósito de cola convencional (PUR/EVA) con revestimiento de teflón; capacidad del depósito de cola ~1.5 kg; calentamiento del depósito de cola ~10 minutos
• Redondeado de esquinas: unidad de redondeado de esquinas de uno o dos motores; hasta 60 mm de altura de la pieza de trabajo
• Fresado: Dos unidades contrarrotantes con fresas helicoidales recubiertas de diamante; posicionamiento electrónico en los modelos e-motion
• Recorte final: Dos unidades de sierra, 12.000 rpm; inclinación 0°-10°
• Recorte multifuncional: Recorte superior/inferior con motores de alta frecuencia (12.000 rpm)
• Control de cantos: Medición de bordes y piezas de trabajo por Bluetooth con una precisión de 0,01 mm, transferencia automática a smartouch
• Mesa con cojín de aire: soporte de 1050 x 400 mm (ampliable a 2000 x 400 mm); motor soplante de 0,75 kW
• Preparación GlueBox: Listo en aprox. 90 segundos; longitudes de cinta disponibles 25 m y 100 m; alturas de cinta 16 / 19 / 28 / 40 mm
