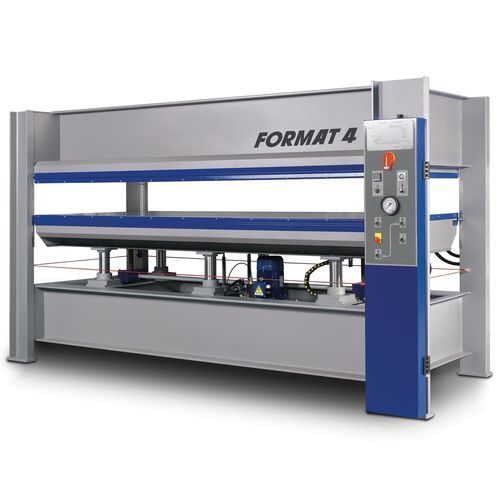

Máquina de laminado en caliente HVP Typ 3

industrialde alta eficaciaa presión

Descripción general
Prensas térmicas para chapas adecuadas a diferentes escalas de producción. La serie HVP de Format4 ofrece opciones modulares de platinas calefactadas y componentes industriales para funcionamiento continuo en fabricación de paneles y chapas.

Variantes / Modelos

• HVP Typ 1: Platinas de calentamiento eléctricas Elkom®. Temperatura de prensado hasta 120 °C (248 °F).
• HVP Typ 2: Calefacción por agua caliente. Temperatura de prensado hasta 90 °C (194 °F).
• HVP Typ 3: Calefacción por aceite térmico. Temperatura de prensado hasta 120 °C (248 °F); temperaturas superiores bajo petición.

Características clave y opciones

• Placas eléctricas Elkom®: soporte de carga con chapa de aluminio de 12 mm que aloja la resistencia eléctrica.
• Placas de agua caliente: superficie de aluminio para acabado y transferencia térmica óptimos, chapa de acero, espirales de acero para circulación de agua caliente, tubos de soporte e aislamiento térmico (placa de fibra de madera).
• Calefacción por aceite térmico (placas de acero fabricadas): capa superficial de aluminio, chapa de acero, espirales de acero, tubos de soporte e aislamiento térmico; la placa de acero fabricada soporta una presión máxima de 5 kg/cm².
• Guía sincronizada cremallera-piñón: guías de riel de gran tamaño y juntas torsionalmente rígidas garantizan el levantamiento paralelo de las placas de prensado.
• Monitoreo por sensores opcional: sensores magnéticos controlan el levantamiento paralelo para evitar una distribución desigual de la presión a lo largo de la placa.
• Guía elevada del cilindro: carcasa del cilindro hidráulico elevada para mantener el cilindro cubierto de aceite, reduciendo el secado de los sellos y prolongando su vida útil.
• Varias configuraciones y soluciones de producción optimizadas según cliente disponibles.
• Diseño industrial con componentes seleccionados para operación continua de alto rendimiento.

Beneficios

• Rendimiento estable en operación industrial continua.
• Procesos de producción adaptables a requisitos del cliente.
• Precisión de ingeniería y selección de componentes para resultados fiables.
• Alta ergonomía para el operador y productividad predecible.

Especificaciones técnicas

• Familia de modelos: HVP (Heated Veneer Press) — variante mostrada: HVP Typ 3.
• Opciones de calentamiento: Eléctrico (Elkom®), Circulación de agua caliente, Aceite térmico.
• Detalle de la placa eléctrica: chapa de aluminio de 12 mm sobre soporte de carga que aloja la resistencia eléctrica.
• Composición de la placa de agua caliente: superficie de aluminio, chapa de acero, espirales de acero para circulación, tubos de soporte, aislamiento térmico (placa de fibra de madera).
• Placa thermo-oil / acero fabricado: superficie de aluminio, chapa de acero, espirales de acero, tubos de soporte, aislamiento térmico (platen de fibras de madera); presión máxima de la placa de acero fabricada: 5 kg/cm².
• Temperaturas típicas de prensado: hasta 90 °C para agua caliente; hasta 120 °C para Elkom® eléctrico y aceite térmico (más alto bajo petición).
• Monitoreo magnético opcional para asegurar levantamiento paralelo y distribución uniforme de la presión.
• Sistema de guía: cremallera-piñón sincronizado con guías de riel dimensionadas y juntas torsionalmente rígidas para levantamiento paralelo de la placa.
• Protección del cilindro hidráulico: guía de cilindro elevada para mantener el cilindro cubierto de aceite y prolongar la vida útil de los sellos.
