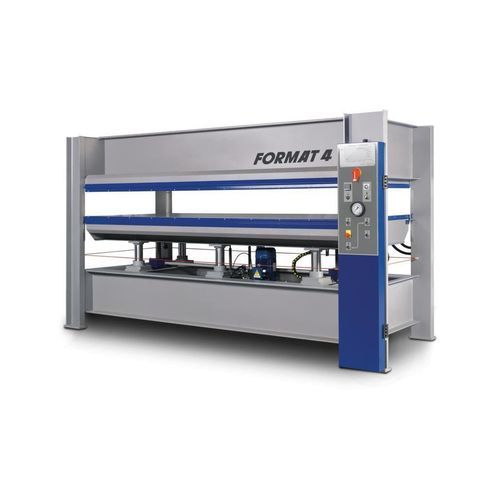

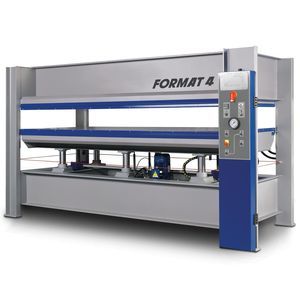

Máquina de laminado en caliente HVP Typ 1

industrialde calidad superiorde alta precisión

Resumen
Prensas para chapas calefactadas para aplicaciones industriales y de taller. La serie HVP proporciona calentamiento controlado y distribución uniforme de presión para un prensado de chapas de alta calidad con operación rentable.

FORMAT4 – En una clase propia
La ingeniería de precisión y el diseño centrado en el usuario de FORMAT4 ofrecen un rendimiento fiable e integración sencilla en líneas de producción. FORMAT4 apoya la planificación, el equipamiento y el financiamiento de talleres profesionales.

Variantes / Modelos

• HVP Typ 1 — Con placas calefactoras eléctricas Elkom®; Temperatura de prensado hasta 120° C (248°F)
• HVP Typ 2 — Con calefacción por agua caliente; Temperatura de prensado hasta 90° C (194°F)
• HVP Typ 3 — Con calefacción por aceite térmico; Temperatura de prensado hasta 120° C (248°F)

Características y ventajas

• Rendimiento constante en operación industrial continua
• Soluciones de producción optimizadas según el cliente
• Construcción sólida con componentes de alta gama
• Múltiples paquetes de especificación con opciones tecnológicas
• Precisión completa de ingeniería
• Confort y ergonomía para el operador
• Diseño industrial premiado
• Calidad y precisión desde Austria
• Productividad sin concesiones
• Paquete de servicio completo antes, durante y después de la compra
• Soluciones de financiación a medida

Características detalladas (seleccionadas)
Prensa para chapas calefactada con placas eléctricas Elkom® (HVP Typ 1)
La placa eléctrica consta de un soporte de carga y una lámina de aluminio de 12 mm de espesor que integra la resistencia eléctrica para un calentamiento uniforme y control de temperatura rápido.

Prensa para chapas calefactada con calefacción por agua caliente (HVP Typ 2)
La construcción de la placa incluye:

• Capa superficial de aluminio para acabado óptimo y transferencia de calor
• Lámina de acero
• Bobinas de acero para circulación de agua caliente
• Tubos de soporte
• Dispositivo aislante térmico (placa de fibra de madera)

Prensa para chapas calefactada con calefacción por aceite térmico (HVP Typ 3)
La placa de prensado puede suministrarse con calefacción por aceite térmico. Construcción: placa de acero fabricada para una presión máxima de 5 kg/cm². Temperatura: temperatura máxima de funcionamiento estándar 120° C; temperaturas superiores disponibles a pedido. Componentes de la placa: aluminio para acabado y transferencia térmica, lámina de acero, bobinas de acero (circulación de agua caliente), tubos de soporte e aislamiento térmico (placa de fibras de madera).

Otras funciones

• Guía sincronizada de cremallera y piñón — guías de raíl de gran dimensión y juntas torsionalmente rígidas garantizan la elevación paralela de las placas de prensado
• Monitorización por sensores opcional — sensores magnéticos vigilan la paralelidad de las placas y evitan distribución desigual de la presión
• Guía de cilindro elevada — la brida superior de la carcasa del cilindro hidráulico se eleva para que el cilindro permanezca recubierto de aceite, evitando el secado de los retenes y extendiendo la vida útil

Especificaciones técnicas

• Serie: HVP (Heated Veneer Press)
• Variantes disponibles: HVP Typ 1, HVP Typ 2, HVP Typ 3
• Calefacción HVP Typ 1: placas eléctricas Elkom®; placa con lámina de aluminio de 12 mm que aloja la resistencia eléctrica
• Temperatura HVP Typ 1: hasta 120° C (248°F)
• Calefacción HVP Typ 2: calefacción por agua caliente (bobinas de acero)
• Temperatura HVP Typ 2: hasta 90° C (194°F)
• Calefacción HVP Typ 3: calefacción por aceite térmico
• Temperatura HVP Typ 3: normalmente hasta 120° C (248°F); mayor a pedido
• Presión máxima placa de acero fabricada: hasta 5 kg/cm²
• Construcción de la placa: capa de aluminio, lámina de acero, bobinas de acero (circulación de agua caliente), tubos de soporte, aislamiento térmico (fibra de madera)
• Opcional: guía sincronizada cremallera & piñón, monitorización magnética del paralelismo de las placas, guía de cilindro elevada
• Diseñada para operación industrial continua y soluciones de producción específicas para el cliente
