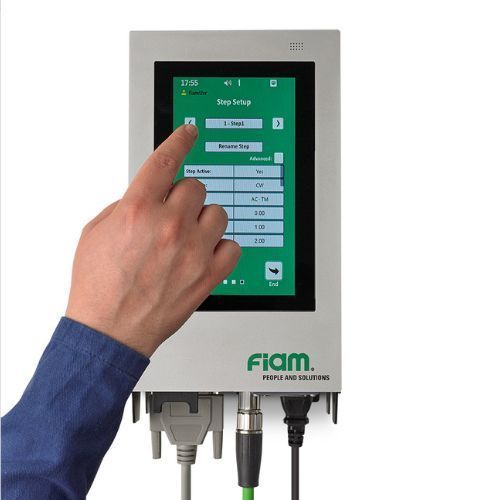

Unidad de control de sujeción E-TCS

programabledigitalcon pantalla táctil

UNIDAD DE ALIMENTACIÓN Y CONTROL
La unidad E-TCS alimenta y gestiona todas las funciones de la herramienta eléctrica de atornillar E MCB conectada. Ofrece programación avanzada y control preciso de cada fase del atornillado con visualización en pantalla táctil a color en tiempo real. Diseñada para entornos industriales e integración INDUSTRY 4.0, permite la interconexión con sistemas de gestión de planta para intercambio de datos, visualización remota, supervisión y control de procesos.

VISUALIZACIONES

• Visualización completa del ciclo de atornillado
• Visualización instantánea de PAR / ÁNGULO / TIEMPO
• Gráficos de los datos de atornillado
• Indicación de resultado mediante cambio de color en pantalla y señales luminosas en la herramienta
• Últimos 200 registros de log de atornillado
• Últimos 200 diagramas de atornillado

PROGRAMACIÓN

• Programación poka-yoke directamente en la pantalla táctil a color
• 100 Jobs configurables, recuperables desde el panel operador
• 100 Tasks configurables por Job
• 12 Steps configurables por Task
• 3 estrategias de atornillado seleccionables en los Steps:
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• Programación WIZARD: configuración guiada desde Job hasta Step
• Pantallas de programación en inglés (EN) e italiano (IT)
• Pantallas de prueba I/O: forzar entradas/salidas desde la unidad para diagnóstico/puesta en marcha

OTROS TIPOS DE CONTROL DEL CICLO DE ATORNILLADO

• Atornillado con rotación en sentido horario o antihorario (configurable)
• Control de par mínimo / máximo
• Control de ángulo mínimo / máximo
• Control de tiempo mínimo / máximo
• Par umbral para lectura y monitorización del ángulo
• Cálculo en tiempo real de Cm y CmK
• Conteo de tornillos y límite de re-atornillados por tornillo en caso de NOK
• Velocidad y dirección de desatornillado parametrizables
• Reducción de velocidad durante el atornillado con par/velocidad final configurables (downshift)
• Tiempo de retención para mantener el par durante un periodo ajustable
• Duración de la rampa de aceleración

MEMORIA Y EXPORTACIÓN DE DATOS

• Logs exportables vía Fieldbus (p. ej. PROFINET, MODBUS TCP, ETHERNET/IP)
• Importación/exportación de programas de atornillado
• Datos almacenables en tarjeta SD extraíble para copia de seguridad y exportación
• Capacidad del sistema: más de 1 millón de atornillados

OTRAS CARACTERÍSTICAS

• Reconocimiento automático de la herramienta conectada y sus parámetros
• Conector I/O: 8 entradas / 8 salidas, libremente programables (10 + 8 funciones asignables)
• Puerto Fieldbus para redes industriales habituales
• Puerto USB para actualizaciones y import/export de programas/logs
• Puerto SD para tarjeta SD extraíble (programas y logs)
• Niveles de autorización protegidos por contraseña (hasta 4 usuarios)
• Cable de alimentación incluido
• Reloj integrado fecha/hora
• Alimentación: 100–240 Vac (120V~230V ±10% 50–60 Hz)

APLICACIONES
Indicado para la automatización de procesos de atornillado en sectores como automoción, aeronáutica, electrodomésticos y electromecánica. Facilita flexibilidad en el montaje, trazabilidad completa de los datos y reducción de costes por menor rechazo de piezas.

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS
Modelo: E-TCS
Código: 686200210
Dimensiones (mm): H 279 x An 153 x F 172.5
Compatible con: E MCB (motores atornilladores / destornilladores eléctricos)
Entradas: 8
Salidas: 8
Tensión de alimentación (Vac): 100–240
Tipo: Unidad de alimentación y control
Peso: 3,7 kg

• Modelo: E-TCS
• Código de producto: 686200210
• Dimensiones: H 279 x An 153 x F 172.5 mm
• Compatible con E MCB
• Entradas: 8 / Salidas: 8
• Pantalla táctil a color para visualización y programación
• Conectividad Fieldbus: PROFINET, MODBUS TCP, ETHERNET/IP
• Almacenamiento: tarjeta SD extraíble, USB (import/export); capacidad > 1.000.000 atornillados
• Gestión de usuarios: hasta 4 niveles protegidos por contraseña
