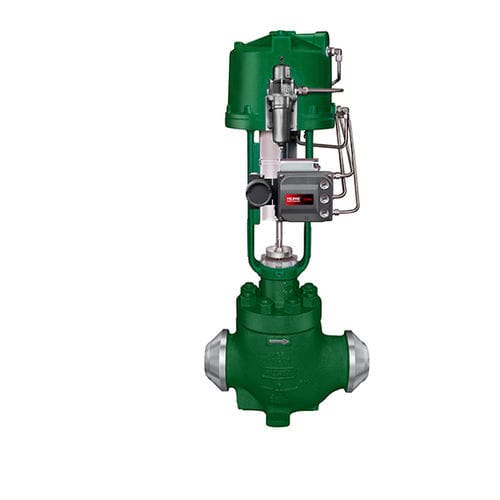

Válvula de tapón EH

manualde cierrede control

Las válvulas de la serie EH de Fisher están diseñadas especialmente para aplicaciones de alta presión. Estas configuraciones de válvulas incorporan técnicas probadas en el perfilado del flujo para lograr mayores caudales y en el diseño de los componentes internos de la válvula para garantizar la fiabilidad en aplicaciones exigentes. Características principales Diseño mejorado de la jaula: las jaulas perforadas, que ofrecen una excelente resistencia y una mayor protección frente a las vibraciones destructivas, vienen de serie. Se dispone de materiales de construcción especiales. Ahorro en tuberías: la disponibilidad de conexiones finales expandidas en las válvulas EH puede eliminar la necesidad de manguitos de línea, al tiempo que permite adaptarlas a configuraciones de tuberías de gran tamaño. Construcción con junta de anillo de asiento tipo O-ring: el uso de la construcción con junta tipo O-ring proporciona un excelente cierre con pares de apriete mínimos en el anillo de asiento para temperaturas de hasta 232 °C (450 °F). La construcción con junta tórica es estándar en las válvulas EHT. La construcción con junta de asiento de lámina plana está disponible para temperaturas de diseño elevadas y/o construcciones NACE en las que no se dispone de un material adecuado para la junta tórica. Clasificaciones de presión y temperatura aumentadas: las válvulas EH y EHA de acero con conexiones de extremos para soldadura a tope cuentan con clasificaciones estándar intermedias. Mediante ensayos no destructivos, estas válvulas pueden cumplir con las clasificaciones especiales intermedias de la ASME, lo que permite aplicaciones con presiones y temperaturas aún más elevadas. Consulte la tabla 7 para conocer las clasificaciones específicas. Larga vida útil de los componentes internos: los materiales endurecidos utilizados en la jaula, el obturador, la guía de la jaula y otras piezas internas son de serie en todas las aplicaciones, lo que proporciona una excelente resistencia al desgaste. En todas las aplicaciones, la robusta guía de la jaula proporciona una mayor estabilidad al obturador.
