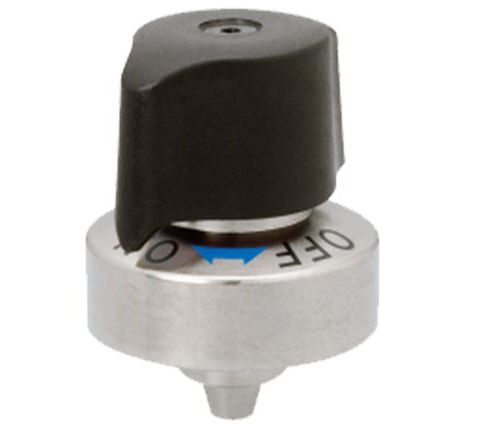

Posicionador retráctil de tecnopolímero QCIC-F

roscado

Descripción
Pernos indexadores de fijación rápida diseñados para el posicionamiento preciso de componentes deslizantes o giratorios. Perilla de plástico de cuarto de giro para bloqueo/desbloqueo rápido con marcas ON/OFF y un "clic" perceptible. La versión de 3 posiciones (3P) utiliza presión de resorte helicoidal e incluye una posición intermedia MID entre ON y OFF. Una banda indicadora roja es visible cuando el cierre está en posición OFF. El contacto cónico garantiza una repetibilidad de ±0,05. Se incluyen tres tornillos de cabeza cilíndrica con hexágono empotrado para el montaje por la parte posterior.

Tipos de producto

• QCIC — Pernos indexadores
• Perilla de plástico, cuerpo de acero; versiones de 2 posiciones y 3 posiciones disponibles

Piezas disponibles (tabla)
ID | Part Number | SKU | Type | Thread | M | D | D1 | D2 | Dp | d | d1 | H | H1 | H2 | S | Clamping Force (Lbs) | Allowable Load (Lbs) | Spring Pressure (Lbs) | PN
142180 ; QCIC05F26-2P ; QCIC05F26-2P ; 2-Position ; M3×0.50 - Depth 5 ; 26 ; 10 ; 26 ; 20 ; 3.3 ; 5 ; 29 ; 11 ; 33 ; 4.2 ; 30 ; 200 ; - ;
142181 ; QCIC07F32-2P ; QCIC07F32-2P ; 2-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; - ;
142182 ; QCIC07F32-3P ; QCIC07F32-3P ; 3-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; 2.0 ;

Especificaciones técnicas

• Cuerpo: acero 4140 con acabado niquelado químico
• Perno cónico: acero 4135 con acabado niquelado químico
• Perilla: plástico negro
• Perilla de cuarto de giro con marcas ON/OFF y "clic" perceptible al bloquear/desbloquear
• Versión 3 posiciones (3P): presión de resorte helicoidal, incluye posición MID entre ON y OFF
• Banda indicadora roja visible en posición OFF
• Contacto cónico que proporciona repetibilidad de ±0,05
• Incluye tres tornillos de cabeza cilíndrica con hexágono empotrado para el montaje desde la parte trasera del cuerpo
