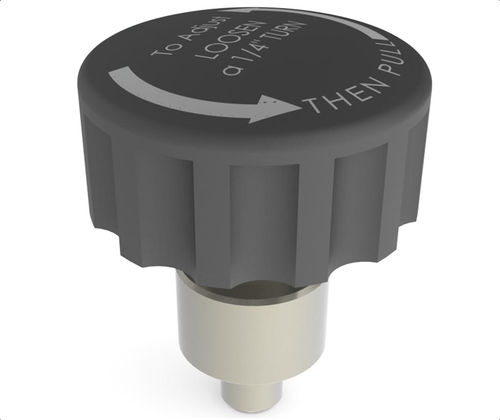

Posicionador retráctil de acero zincado CP-C series

de tecnopolímeroroscadocon cierre

Descripción
Estos pasadores de sujeción ajustables con resorte permiten un apriete y liberación rápidos para utillajes y conjuntos. Al engancharse, girar la perilla acerca el émbolo al orificio de localización o ajusta la presión sobre la pieza. Tirando del asa se retrae completamente el émbolo dentro del cuerpo para dejar espacio. Un tornillo de fijación en el cuerpo bloquea la profundidad del émbolo para operaciones repetitivas y evita que el mecanismo se salga.

Opciones de piezas (tabla)
ID | SKU | Número de pieza | Rosca (pulg) | D (pulg) | D1 (pulg) | D2 (pulg) | L (pulg) | L1 (pulg) | H (pulg) | H1 (pulg) | H2 (pulg) | SW (pulg) | Ajuste de rosca
109101 | CP-C25P | CP-C25P | 7/8-14 | 1/4 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109094 | CP-C100P | CP-C100P | 7/8-14 | 3/8 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109099 | CP-C200P | CP-C200P | 7/8-14 | 1/2 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8

Características / especificaciones técnicas

• Modelo: CP-C
• Tipo de producto: Émbolos indexables / Pasadores de sujeción ajustables con bloqueo
• Funcionamiento: Con resorte; la perilla ajustable aprieta o extiende el émbolo; el asa retrae completamente el émbolo; el tornillo de fijación bloquea la profundidad para operaciones repetitivas
• Material del émbolo: acero 1038 (resistencia a la tracción 90–95 KSI)
• Material del cuerpo: acero 12L15 sin recubrimiento (apto para soldadura a utillaje)
• Mango: plástico
• Acabado: émbolo y hexágono cincados
• Aplicación: apriete y liberación rápidos; ideal donde existen variaciones en las piezas
• Piezas disponibles: CP-C25P (D = 1/4 pulg), CP-C100P (D = 3/8 pulg), CP-C200P (D = 1/2 pulg); todas con rosca 7/8-14
