Pasador de posicionamiento con rosca MPAS series

Resumen

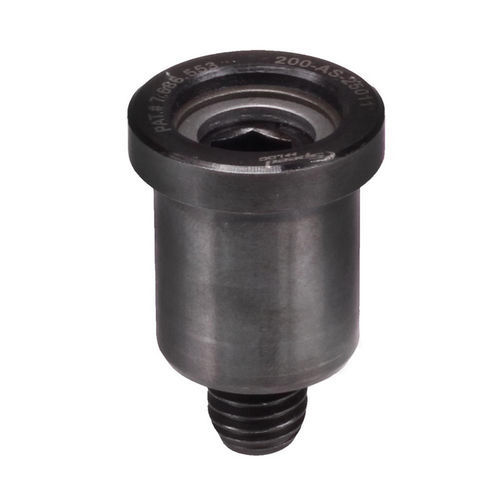

Los pasadores localizadores empotrados SpeedLoc serie MPAS están diseñados para un posicionamiento preciso y repetible en operaciones de utillaje, sujeción y ensamblaje. La cabeza empotrada queda al ras de la placa soporte, permitiendo un acceso despejado y uso en entornos de producción. Los MPAS se enroscan en receptores compatibles o en aplicaciones diseñadas por el cliente. El diseño autoextraíble evita atascos al desmontar, preservando la exactitud de alineación y protegiendo los elementos del utillaje. Propiedades mecánicas: resistencia a la tracción mínima 180,000 psi y límite elástico mínimo 140,000 psi; acero 4340 tratado térmicamente, acabado óxido negro.

Piezas disponibles (selección)
Encabezado: ID | SKU | Número de pieza | Espesor placa (in) ±.005 | Rosca | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | Fuerza máxima de sujeción (Lbs) | Par máximo (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

Características

• Cabeza empotrada que queda al ras de la placa de soporte
• Instalación por roscado en receptores o aplicaciones del cliente
• Diseño autoextraíble que evita atascos y mantiene la precisión de alineación
• Apto para utillaje, sujeción y operaciones de ensamblaje, incluidas series de producción
• Alta capacidad de sujeción con repetibilidad
• Resistencia a la tracción min. 180,000 psi; límite elástico min. 140,000 psi
• Material: acero 4340 tratado térmicamente con acabado óxido negro

Especificaciones técnicas

• Material: Acero 4340 tratado térmicamente
• Acabado: Óxido negro
• Resistencia a la tracción (mín): 180,000 psi
• Límite elástico (mín): 140,000 psi
• Montaje: Empotrado (la cabeza queda al ras de la placa)
• Diseño: Autoextraíble para evitar atascos y mantener la precisión de alineación
• Rango de piezas disponibles: MPAS-13010 a MPAS-25010 (variadas espesores de placa y tamaños de rosca como se indica arriba)
