Receptor para sensor MPAR series

Descripción del producto

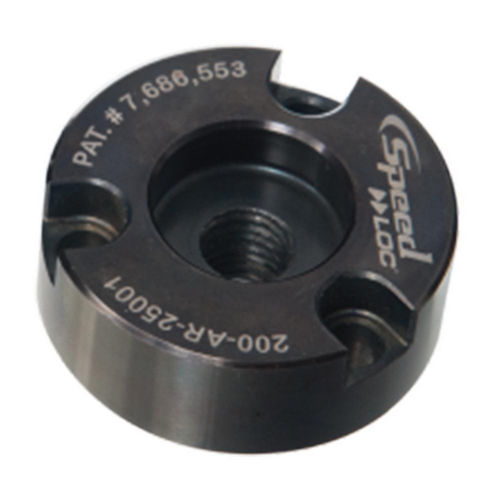

Estos receptores se instalan en la subplaca o en la mesa de la máquina para recibir las unidades localizadoras. Los receptores universales atornillados son intercambiables con sistemas de bloqueo por bolas de la competencia. Permiten aprovechar la velocidad, precisión y fácil instalación del sistema SpeedLoc sin la necesidad de fabricar nuevas subplacas o reprocesar las existentes. Se incluyen tornillos de cabeza cilíndrica con hexágono interior para el montaje. Resistencia mínima a la tracción: 180,000 psi. Límite elástico mínimo: 140,000 psi. Material: acero 4340 tratado térmicamente con acabado de óxido negro.

Tabla de piezas
Detalle | ID | SKU | Número de pieza | Espesor mín. de placa in | Tamaño del localizador | Rosca in | D Diámetro cabeza receptor in | D1 Diámetro taladro placa in | D2 Diámetro ext. receptor in | D3 Agujero paso placa in | Dp Diámetro centro perno in | H Altura receptor in | H1 Altura cabeza receptor in | H2 Profundidad C'Bore placa in | Tamaño SHCS | Par tornillo máx ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

Medios

• SpeedLoc Information (PDF)

Características / Especificaciones técnicas

• Tornillos de cabeza cilíndrica para montaje incluidos
• Resistencia mínima a la tracción: 180,000 psi
• Límite elástico mínimo: 140,000 psi
• Material: acero 4340 tratado térmicamente
• Acabado: óxido negro
• Receptores atornillados universales, intercambiables con sistemas de bloqueo por bolas competitivos
• Diseñados para instalación en subplaca o mesa de máquina para recibir unidades localizadoras
