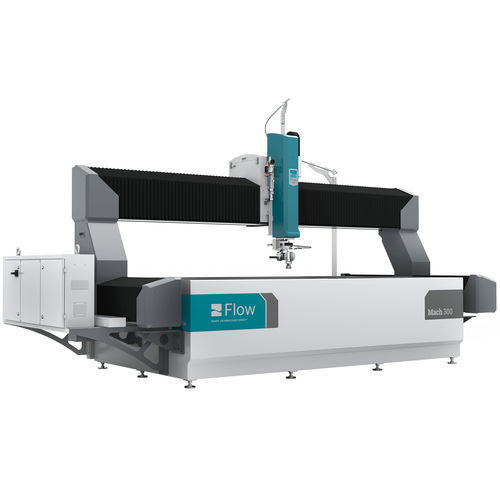

Sistema de corte para metal Mach 300 series

para compuestosde chapade placas

Resumen del producto
El Mach 300 es un sistema compacto de corte por chorro de agua diseñado para corte 2D, con capacidades para chorro puro y corte abrasivo. Integra tecnologías de corte Flow en un formato adaptado a talleres que requieren procesado versátil y optimización del espacio.

Características clave

• Orientado a producción: Responde a necesidades de producción elevada; Dynamic Waterjet® aumenta la velocidad y la precisión frente al chorro abrasivo estándar.
• Construcción específica: Estructura de acero todo en uno y disposición de componentes para un rendimiento de corte estable y una instalación simplificada.
• Consola móvil: Estación de control portátil que permite posicionar la interfaz para facilitar carga y supervisión.
• Seguridad y soporte estándar: Cortinas de luz de seguridad de serie; técnicos certificados Flow, repuestos, formación y programas de soporte disponibles.

Aplicaciones y materiales
Adecuado para cortar plásticos, composites, juntas, caucho, espumas, aluminio, acero y otros metales según la configuración de la cabeza de corte y el abrasivo. Cambio entre modo puro y abrasivo con mínimos cambios de utillaje.

Tamaños de la serie

• Mach 300 2015 — Área de trabajo: 6'-6" x 5' [2 m x 1,5 m]
• Mach 300 3015 — Área de trabajo: 10' x 5' [3 m x 1,5 m]

Tecnologías y opciones

• Tecnología de cabezales de corte: Pure Waterjet — chorro de agua de pequeño diámetro para materiales blandos; Standard Waterjet — abrasivo de granate para materiales duros; Dynamic Waterjet® — hasta tres veces más rápido y más preciso que el Standard Waterjet.
• Tecnología de bombas: HyPlex® Prime (60 000 psi [4 150 bar]); MotoJet® (60 000 psi [4 150 bar]); MotoJet® X (60 000 psi [4 150 bar]); HyperJet® (hasta 94 000 psi [6 500 bar], presiones de operación continuas hasta 87 000 psi [6 000 bar]).
• Paquetes de software: FlowMaster (FlowCut, FlowPath, FlowNest) para corte 2D; FlowXpert (FlowXpert Infinity, FlowCut, FlowNest) para programación 2D y 3D.
• Opciones de servicio: Contratos de servicio, repuestos, formación y soporte in situ para mantener la disponibilidad y el rendimiento.

Especificaciones generales
Velocidad máxima de avance: 472 in/min [11,9 m/min]
Precisión de posicionamiento lineal: ± 0,001 in [± 0,025 mm]
Repetibilidad: ± 0,001 in [± 0,025 mm]
Recorrido en Z: 12 in [305 mm]
Área de trabajo: Mach 300 2015: 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015: 10' x 5' [3 m x 1,5 m]
Aceleración: 0,075 g
Circularidad ballbar: ± 0,003 in [± 0,0762 mm]

Características / especificaciones técnicas

• Velocidad máxima de avance: 472 in/min [11,9 m/min]
• Precisión de posicionamiento lineal: ± 0,001 in [± 0,025 mm]
• Repetibilidad: ± 0,001 in [± 0,025 mm]
• Recorrido en Z: 12 in [305 mm]
• Área de trabajo: Mach 300 2015 — 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015 — 10' x 5' [3 m x 1,5 m]
• Aceleración: 0,075 g
• Circularidad ballbar: ± 0,003 in [± 0,0762 mm]
• Opciones de cabezal: Pure Waterjet, Standard Waterjet (abrasivo), Dynamic Waterjet®
• Opciones de bomba: HyPlex® Prime, MotoJet®, MotoJet® X, HyperJet®
• Software: FlowMaster, FlowXpert
