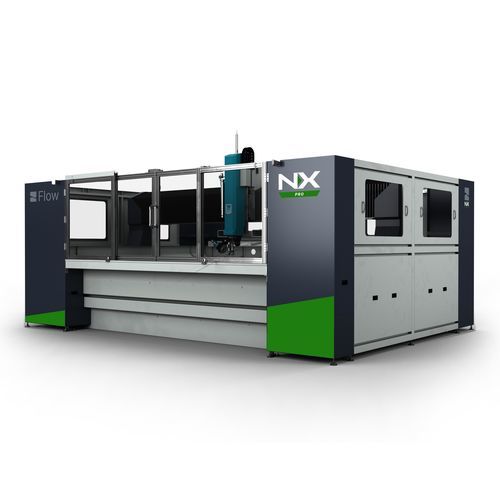

Máquina de corte con chorro de agua abrasivo NX Pro series

para metalde chapacon software de configuración

Descripción general
El NX Pro es un sistema industrial de corte por chorro de agua diseñado para alta disponibilidad y reducción de costes operativos. Integra el primer reciclaje de abrasivo totalmente automatizado del sector, una cámara de corte cerrada, la tecnología de bomba NX Pump Technology de ahorro energético y una suite de software actualizada para programación intuitiva y simulación en tiempo real. El sistema recupera el abrasivo usado para su reutilización sin intervención manual, pensado para producción continua en talleres y subcontratistas.

Características clave

• Sistema de contención inteligente — Cámara de corte totalmente cerrada que reduce ruido y salpicaduras, mejora el acceso y la visibilidad del operador con iluminación LED integrada, ventanas panorámicas y puertas correderas.
• Reciclaje de abrasivo — Recuperación automatizada de abrasivo que reduce el consumo y la eliminación hasta en un 50 %, disminuyendo costes de consumibles y gestión de residuos.
• Diseñado para la eficiencia — NX Pump Technology con variador de frecuencia reduce el consumo energético (10–30 % según condiciones de operación) y utiliza componentes de larga vida para minimizar los intervalos de servicio.
• Eliminación automática del abrasivo — Extracción continua del abrasivo consumido mediante aire de taller sin motores ni manipulación manual.
• Opciones de cabezal de corte — Standard Waterjet (abrasivo de granate para materiales duros); Dynamic Waterjet® (mayor velocidad y precisión); Dynamic Waterjet® XD (movimiento 5 ejes preciso para ángulos compuestos, compatible con Compass para máxima flexibilidad).

Tamaños de la serie NX Pro

• NX Pro 2020 — Área de trabajo: 2 m x 2 m
• NX Pro 3020 — Área de trabajo: 3,05 m x 2 m
• NX Pro 4020 — Área de trabajo: 4 m x 2 m
• NX Pro 4040 — Área de trabajo: 4 m x 4 m

Especificaciones generales (métricas)
Recorrido rápido máximo: 17,8 m/min
Precisión posicional lineal: ± 0,0127 mm
Repetibilidad: ± 0,02 mm
Recorrido del eje Z: 305 mm, 610 mm
Área de trabajo: NX Pro 2020: 2 m x 2 m; NX Pro 3020: 3,05 m x 2 m; NX Pro 4020: 4 m x 2 m; NX Pro 4040: 4 m x 4 m
Aceleración: 0,1 g
Circularidad ballbar: ± 0,0635 mm

Especificaciones generales (imperiales)
Recorrido rápido máximo: 700 in/min
Precisión posicional lineal: ± 0,0005 in
Repetibilidad: ± 0,0008 in
Recorrido del eje Z: 12 in, 24 in
Área de trabajo: NX Pro 2020: 6'-6" x 6'-6"; NX Pro 3020: 10'-0" x 6'-6"; NX Pro 4020: 13'-1" x 6'-6"; NX Pro 4040: 13'-1" x 13'-1"
Aceleración: 0,1 g
Circularidad ballbar: ± 0,0025 in

Especificaciones técnicas

• Recorrido rápido máximo: 17,8 m/min (700 in/min)
• Precisión posicional lineal: ± 0,0127 mm (± 0,0005 in)
• Repetibilidad: ± 0,02 mm (± 0,0008 in)
• Recorrido Z: 305 mm, 610 mm (12 in, 24 in)
• Opciones de área de trabajo: 2 m x 2 m; 3,05 m x 2 m; 4 m x 2 m; 4 m x 4 m
• Aceleración: 0,1 g
• Circularidad ballbar: ± 0,0635 mm (± 0,0025 in)
• El reciclaje de abrasivo reduce el consumo y la eliminación hasta en un 50 %
• NX Pump Technology proporciona ahorros de energía del 10–30 % según parámetros de operación
