Equipo de manipulación automático Mineshaft

integradopara rueda

Resumen
La selección adecuada del equipo de pozo es esencial para mantener la eficiencia operativa y proteger al personal en minería subterránea. FLS suministra una gama completa y diseñada a medida de equipos de castillete y de pozo que cubren el pozo desde el castillete hasta el fondo, para el transporte de personal, materiales y mineral.

Beneficios clave

• Personalizable según la disposición y la aplicación del yacimiento
• Elementos de seguridad diseñados para proteger al personal y los equipos
• Diseñado para larga vida útil y mantenimiento simplificado para reducir OPEX y tiempos de inactividad

Alcance y finalidad del producto
El equipo de pozo FLS incluye catch gear, sistemas de arresto, poleas de cabo y accesorios, rodillos guía, sistemas de carga y descarga de skips, jaulas, skips y equipos auxiliares relacionados. Cada solución se adapta a las condiciones de explotación y a los requisitos normativos del yacimiento.

Catch gear del castillete
El catch gear está diseñado para enganchar y retener una conducción en casos de sobrevelocidad o fallo de cabo. Los diseños emplean análisis por elementos finitos para soportar cargas máximas y facilitar la inspección y el mantenimiento.

• Configuraciones específicas para máxima protección
• Diseño estructural optimizado
• Características que facilitan el mantenimiento, como colectores de engrase de punto único
• Opciones de retracción remota

Sistemas de arresto
Los marcos de arresto proporcionan una deceleración predecible y la detención controlada de las unidades de izaje en situaciones de sub- o sobrevelocidad.

• Protege las unidades de izaje frente a daños
• Soluciones rentables
• Bajo requerimiento de mantenimiento

Poleas de cable
Poleas de cabeza, hundimiento, compensación y desviación duraderas están disponibles para todos los diámetros de cable con múltiples opciones de revestimiento. Las poleas soportan cargas cercanas a la resistencia a la rotura del cable y son adecuadas para instalaciones en espacios reducidos. Las poleas de doble garganta facilitan el cambio de cable.

• Calidad verificada mediante pruebas exhaustivas
• Larga vida útil
• Diseñadas para cumplir o superar las normas vigentes

Accesorios de cable
Los accesorios de cable proporcionan conexiones seguras y maniobra precisa. La gama incluye casquillos, cappels tipo buje, bujes sólidos y abrazaderas, giratorios y ganchos giratorios, prensaestopas, sistemas de tensión de cable guía y enlaces hidráulicos de ajuste fino.

• Soluciones configurables para todas las aplicaciones mineras
• Vida operativa prolongada y fiable
• Bajos costes de mantenimiento y reparación

Rodillos guía
Los rodillos guía evitan el desalineamiento y reducen el riesgo de paradas costosas. Una amplia selección de tamaños, neumáticos, materiales y montajes permite optimizar según las condiciones del pozo para mantener el alineamiento a largo plazo y reducir el mantenimiento.

• Garantiza alineamiento a largo plazo
• Optimizado a las condiciones del yacimiento
• Reduce las necesidades de mantenimiento y reparación

Sistema de carga de batería a bordo
Un sistema de carga integrado recupera la energía cinética del skip para recargar las baterías de los sistemas de comunicación a bordo, reduciendo la demanda de energía externa y simplificando el mantenimiento mientras mantiene la alimentación de las comunicaciones.

• Reduce el consumo de energía externa
• Disminuye los costes energéticos de recarga
• Simplifica las tareas de mantenimiento

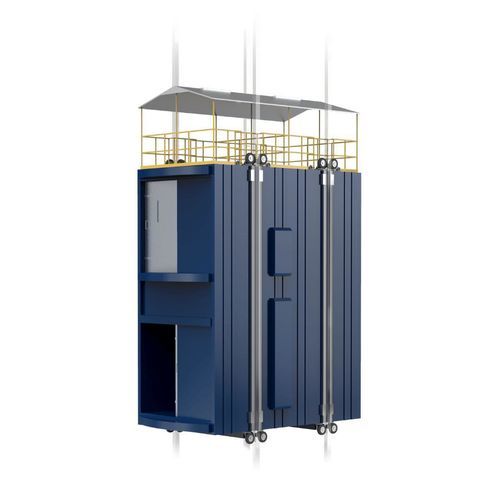

Jaulas de pozo y seguridad
FLS suministra jaulas de servicio, auxiliares y de remolque en varios tamaños y configuraciones. Las jaulas están construidas con materiales ligeros y duraderos e incorporan medidas de seguridad probadas.

• Funciones de seguridad diseñadas
• Diseños a medida para la aplicación
• Métodos de construcción probados

Freno de seguridad Cage Guardian™
El freno Cage Guardian™ emplea guías de acero diseñadas y sistemas mecánicos redundantes que se despliegan automáticamente en fallos por cuerda floja o suspensión de cuerda, protegiendo a los ocupantes y cumpliendo normativas de seguridad estrictas.

• Cumple con normas de seguridad minera exigentes
• Múltiples sistemas mecánicos redundantes
• Operable en condiciones normales de transporte de personal

Skips y sistemas de descarga
FLS ofrece una gama completa de skips (Bottom Dump, Kimberly, Arc-Gate, Sala y Rolachute™) y diseños a medida. Los sistemas de carga y descarga están diseñados para operar de forma segura y eficiente en espacios subterráneos confinados.

• Construcción robusta y duradera
• Materiales y opciones personalizables
• Disponibles con sistemas de seguridad probados

Sistemas de carga de skips y mecanismo de volteo tipo manivela
Los sistemas de carga incluyen medición por sensores de carga para una carga precisa. Los mecanismos de volteo tipo manivela utilizan un enlace motorizado y un bastidor de basculamiento que pueden aumentar la producción, optimizar la capacidad de izaje y reducir la altura del castillete frente a algunas soluciones hidráulicas o de tornillo.

• Carga de skips segura y precisa
• Mejora típica de producción de hasta ~10%
• Optimiza la capacidad de izaje y reduce la complejidad del sistema

Diseñado para la sostenibilidad
Los diseños priorizan la eficiencia energética, la seguridad y la circularidad: jaulas ligeras y duraderas, carga a bordo y componentes de larga vida reducen el consumo de energía, la frecuencia de mantenimiento y los residuos por reemplazo.

• Recuperación de energía mediante carga a bordo
• Seguridad mediante frenos automáticos y sistemas redundantes
• Componentes de larga vida que favorecen la circularidad

Características técnicas / especificaciones

• Alcance: sistemas completos de pozo desde el castillete hasta el fondo (catch gear, arrestors, poleas, accesorios, rodillos guía, skips, jaulas, sistemas de carga y descarga)
• Enfoque de diseño: ingeniería a medida para condiciones y disposiciones específicas del sitio
• Características de seguridad: catch gear diseñado, marcos de arresto, freno Cage Guardian™, sistemas mecánicos redundantes
• Mantenimiento: diseño que prioriza la inspección y el mantenimiento sencillos, colectores de engrase de punto único y reducción de la frecuencia de mantenimiento
• Durabilidad: componentes probados y diseñados para superar las normas, revestimientos y construcciones de larga duración
• Energía: opción de carga a bordo para recuperar la energía cinética de los skips para comunicaciones y sistemas auxiliares
• Opciones de carga/descarga: múltiples tipos de skips y mecanismos de volteo tipo manivela según la aplicación
