Fuente de frecuencia 96040A

Características clave

• Simplifica los sistemas de calibración RF reemplazando múltiples instrumentos y accesorios por una sola fuente.
• Acelera los procedimientos de calibración, reduce errores de operador y optimiza la metrología RF.
• Cubre la mayoría de los puntos de prueba para calibración de analizadores de espectro hasta 4 GHz (rango 1 mHz–4 GHz).
• Automatice con MET/CAL® Plus para aumentar eficiencia y capacidad.

Descripción del producto
La 96040A es una fuente de referencia RF de bajo ruido de fase diseñada para concentrar las cargas de trabajo de calibración RF. Ofrece resolución fina en frecuencia, salida nivelada, bajos armónicos y espurios, amplia dinámica y modulación interna para aplicaciones de I+D, pruebas de producción y sistemas ATE, reduciendo la complejidad del sistema.

Cobertura amplia de cargas de trabajo

• Analizadores de espectro
• Medidores y analizadores de modulación
• Medidores y sensores de potencia RF
• Contadores de frecuencia
• Atenuadores y atenuadores por pasos
• Otros equipos de prueba RF

Más que un calibrador RF
Cuando el ruido de fase, los armónicos, la dinámica o la precisión de modulación son críticos, la 96040A supera a generadores de señal de uso general. Con un rango de 1 mHz a 4 GHz cubre la mayoría de las pruebas de analizadores de espectro; para frecuencias superiores complementa otras fuentes RF/microondas.

Reduzca el coste de su sistema de calibración RF
La 96040A puede sustituir muchos componentes del sistema, reduciendo adquisición, instalación, mantenimiento y costes de transporte. Sustituciones típicas: múltiples fuentes de señal, medidores y sensores de potencia, atenuadores, filtros, pads, acopladores y contador de 50 MHz.

No necesita generadores de funciones adicionales
La modulación interna (AM, FM, PM; interna y externa) y las funciones de barrido eliminan la necesidad de muchos generadores de función de baja frecuencia para pruebas de modulación y tiempo de barrido.

Diseñada para calibración RF

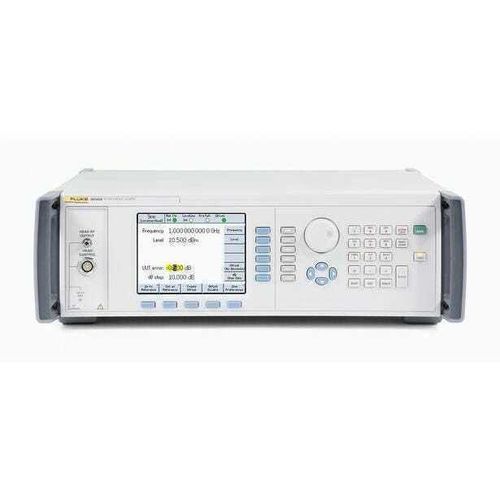

Interfaz orientada a la calibración con teclas dedicadas, teclas suaves contextuales y pantalla en color para acelerar procedimientos. Los niveles de salida pueden expresarse en potencia (W o dBm) o tensión (RMS o p-p) y convertirse entre unidades sin perder valores introducidos.

Precisión "What you set is what you get" y pureza de la señal

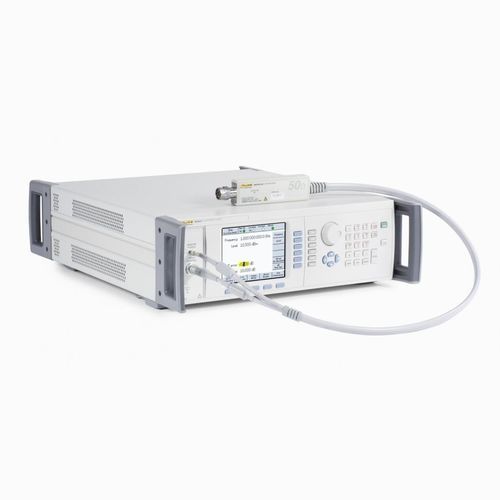

Un cabezal de nivelado preciso entrega los niveles establecidos directamente al DUT, minimizando pérdidas, ruido y errores de adaptación. El cabezal mantiene la integridad de la señal en una dinámica de 154 dB hasta −130 dBm y facilita el flujo de trabajo connect-once test-many.

Calibrado como sistema para garantizar rendimiento
La 96040A se suministra con un cabezal de nivelado de 50 Ω (la versión /75 incluye cabezales de 50 Ω y 75 Ω). Mainframe y cabezal se calibran conjuntamente y se entregan con certificado de calibración conforme a ISO 17025 que incluye datos clave (nivel/atenuación, VSWR de salida, ruido de fase). Certificación acreditada disponible.

Rendimiento de ruido de fase de última generación
Ruido de fase optimizado en offsets de 1 Hz a 10 MHz; los datos de ruido de fase se incluyen en el certificado de cada unidad. Para pruebas de offsets muy amplios está disponible el filtro de paso de banda de 1 GHz (9600FLT).

Entradas/salidas de referencia y funciones de barrido
La entrada de referencia externa en el panel trasero permite bloquear la 96040A a una referencia externa (por ejemplo, rubidio). La salida de referencia puede bloquear DUTs. Las funciones de barrido soportan 1 mHz–4 GHz (lineal o logarítmico; stop-start o center-span).

Automatización y compatibilidad
La 96040A se integra con sistemas automatizados y MET/CAL® Plus para operación desatendida extendida y mayor rendimiento. Emulación de comandos GPIB para instrumentos legacy (familia 9640A, HP3335, HP8662A/HP8663A) facilita la sustitución plug-and-play.

Especificaciones técnicas (resumen)

• Rango de frecuencia: 1 mHz a 4 GHz
• Nivel (salida 50 Ω): −130 dBm a +24 dBm hasta 125 MHz; 14 dBm a 4 GHz (nivelado)
• Resolución: 10 µHz (frecuencia); 0.001 dB (nivel)
• Precisión frecuencia: ±0.05 ppm ±5 µHz
• Precisión de nivel (ejemplos): hasta −48 dBm: ±0.03 dB a 100 kHz; ±0.05 dB a 128 MHz; ±0.3 dB a 4 GHz
• Atenuación: ±0.02 dB hasta 49 dB; ±0.15 dB a 110 dB
• VSWR: ≤1.05 hasta 100 MHz; ≤1.1 hasta 2 GHz; 1.0 + 0.05×f(GHz) 2–4 GHz
• Armónicos/espurios: –60 dBc armónicos; –78 dBc espurios hasta 1 GHz
• Ruido de fase (1 GHz): típico –144 dBc/Hz (10 kHz–100 kHz offset)
• Modulación: AM, FM, PM (interna y externa)
• Barrido de frecuencia: 1 mHz a 4 GHz
• Contador: interno 50 MHz
• Interfaces: IEEE-488.2 (GPIB); emulación GPIB para modelos legacy
• Temperatura operación: 0 °C a 50 °C; almacenamiento: −20 °C a +70 °C
• Dimensiones: 146 × 442 × 551 mm; Peso: 18 kg
