Fuente de frecuencia 96270A series

Descripción

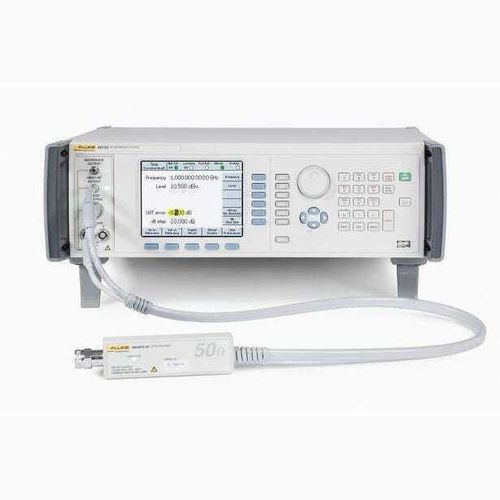

La 96270A es una fuente de referencia RF para calibración hasta 27 GHz. Proporciona control preciso del nivel de señal, atenuación programable y bajo ruido de fase en un único instrumento para simplificar los flujos de calibración de analizadores de espectro, sensores de potencia RF, analizadores de modulación, receptores de medida, contadores de frecuencia y osciloscopios de alta frecuencia. Soporta autocaracterización y puede almacenar hasta 30 perfiles de corrección para distintas configuraciones de cables y adaptadores.

Características principales

• Control preciso de nivel y atenuación con bajo ruido de fase apropiado para tareas de calibración RF.
• Autocaracterización para crear planos de referencia en la entrada del UUT y aplicar correcciones de nivel automáticamente.
• Lectura doble de medidor de potencia integrada compatible con sensores térmicos especificados.
• Contador interno de 300 MHz y modulación interna (AM, FM, PM) hasta 4 GHz.
• Emulación de comandos GPIB y compatibilidad con MET/CAL para automatización de procedimientos de calibración.

Aplicaciones

• Calibración de analizadores de espectro (incluidos modelos HF) y receptores de medida
• Calibración y verificación de sensores de potencia RF y medidores de potencia
• Calibración de nivel y atenuación para atenuadores, pads y acopladores
• Calibración de analizadores de modulación y osciloscopios
• I+D, pruebas de producción y servicios de calibración en sitio

Ventajas
La 96270A entrega señales exactamente niveladas en la entrada del UUT para reducir pérdidas, desadaptaciones y contribuciones de incertidumbre procedentes de las interconexiones. El cabezal de nivelación de 50 Ω (opcional 75 Ω) ofrece gran rango dinámico para señales de bajo nivel hasta 4 GHz; la salida de microondas y el kit HF amplían la cobertura hasta 27 GHz tras la autocaracterización. Al sustituir múltiples instrumentos (generadores, medidores de potencia, atenuadores, contadores), la 96270A reduce la complejidad del sistema, los costes y facilita las calibraciones en campo.

Modelos y accesorios

• 96270A — chasis base con cabezal de nivelación 50 Ω (salida cabezal hasta 4 GHz).
• 96270A/75 — añade cabezal 75 Ω.
• 96270A/HF — kit de nivelación HF para metrología hasta 27 GHz.
• 96270A/LL — opción de salida microondas de bajo nivel.
• 96270A/LL/HF — combinación LL y kit HF.
• Accesorios: sensores de referencia de potencia, divisores HF, cables de metrología microondas, kit de rack (Y9600), filtro 9600FLT, estuche de transporte.

Automatización y flujo de trabajo
La 96270A soporta procedimientos MET/CAL, emulación de comandos GPIB de instrumentos comunes y rutinas MET/CAL de ejemplo para reducir el tiempo de calibración y permitir operación sin supervisión. Los perfiles de autocaracterización almacenados aceleran los cambios de configuración y las operaciones en sitio.

Especificaciones técnicas (selección)

• Rango de frecuencia: cabezal 50 Ω 1 mHz–4 GHz; salida microondas directa 1 mHz–27 GHz (opción LL); salida microondas con opción HF 1 kHz–27 GHz.
• Rango de niveles: ejemplos −130 dBm a +24 dBm según frecuencia y configuración.
• Resolución: 10 µHz (frecuencia); 0,001 dB (nivel).
• Precisión de frecuencia: ±0,05 ppm ±5 µHz.
• Precisión de nivel (cabezal 50 Ω): p. ej. ±0,03 dB hasta 100 kHz a bajo nivel; incertidumbres de salida microondas tras autocaracterización en el certificado.
• Precisión de atenuación (50 Ω): ±0,02 dB hasta 49 dB; ±0,15 dB a 110 dB (referencia).
• VSWR: cabezal ≤1,05 hasta 100 MHz; salida microondas directa tip. ≤2,0; divisor HF ≤1,22.
• Ruido de fase: p. ej. −144 dBc/Hz a 1 GHz (10 kHz–100 kHz offset, típico).
• Modulación: AM, FM, PM interna/externa hasta 4 GHz.
• Contador de frecuencia: interno 300 MHz.
• Interfaces: IEEE‑488.2 (GPIB) con emulación de comandos de instrumentos.
• Dimensiones (HxWxD): 146 × 442 × 551 mm; Peso: 18 kg.
• Calibración: suministrado con certificado conforme ISO 17025; hasta 30 perfiles de autocaracterización almacenables.
