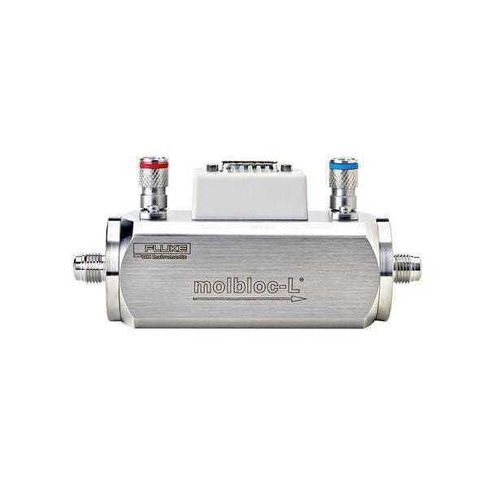

Módulo de flujo laminar sin partículas molbloc-L

Descripción general
Fluke Calibration suministra elementos de flujo laminar (molbloc-L) para flujos desde 1 sccm hasta 100 slm. Los molblocs están diseñados para usarse con los terminales de flujo másico molbox y el software COMPASS para ofrecer patrones de transferencia de flujo masivo trazables.

Características principales

• Rangos de flujo: 1 sccm a 100 slm.
• La trayectoria de flujo es el espacio entre un pistón y un orificio cilíndrico ajustado en el cuerpo del molbloc.
• Diferentes rangos se obtienen variando el tamaño del hueco; cuerpos más grandes para mayores flujos.

Resumen de funciones

• Compatible con molbox1+, molbox2, molbox RFM y software COMPASS.
• Filtro integrado para protección contra la contaminación.
• Acondicionamiento y medición de temperatura de gas integrados.
• Lecturas continuas en tiempo real y capacidad de automatización completa.
• Sin piezas móviles.

Rangos molbloc-L
Los tamaños de molbloc se designan por un número relativo a su impedancia de flujo nominal. La impedancia nominal da lugar a rangos nominales cuando se hace pasar nitrógeno con 250 kPa de presión absoluta aguas arriba y 50 kPa de diferencial a través del molbloc. Los rangos reales dependen de la densidad/viscosidad del gas y las opciones de calibración de presión.

Modelos (selección)

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

Incluido con cada molbloc

• Maletín de almacenamiento y transporte.
• Juntas tóricas VCR suaves reutilizables e instrucciones de montaje.
• Calibración completa con N2 de baja presión por defecto (otras calibraciones o gases por encargo).
• Informe de calibración con trazabilidad NIST y datos medidos.

Especificaciones - Calibraciones estándar molbloc-L (molbox1+ y molbox2)

• Tasa de actualización de medida: 1 segundo.
• Rango: 0 hasta la escala completa del molbloc según gas y presión (dependiente de calibración).
• Resolución: 0,0015 % FS.
• Linealidad: ±0,05 % de la lectura (10–100 % FS); ±0,005 % FS por debajo de 10 % FS.
• Repetibilidad: ±0,05 % de la lectura (10–100 % FS); ±0,005 % FS por debajo de 10 % FS.
• Precisión¹: ±0,07 % de la lectura (10–100 % FS); ±0,007 % FS por debajo de 10 % FS.
• Estabilidad² (1 año): ±0,09 % de la lectura (10–100 % FS); ±0,009 % FS por debajo de 10 % FS.
• Incertidumbre de medida³: ±0,2 % de la lectura (10–100 % FS); ±0,02 % FS por debajo de 10 % FS.
• Ejemplo (1E5): ±0,5 % de lectura (25–100 % FS); ±0,125 % FS bajo 25 % FS.

Especificaciones - Calibraciones premium molbloc-L (molbox1+)

• Tasa de actualización: 1 s.
• Rango: 0 hasta la escala completa según gas y presión de operación.
• Resolución: 0,0015 % FS.
• Linealidad y repetibilidad: ±0,05 % de la lectura (10–100 % FS); ±0,005 % FS bajo 10 % FS.
• Precisión¹: ±0,07 % de la lectura (10–100 % FS); ±0,007 % FS bajo 10 % FS.
• Estabilidad² (1 año): ±0,03 % de la lectura (10–100 % FS); ±0,003 % FS bajo 10 % FS.
• Incertidumbre³: ±0,125 % de la lectura (10–100 % FS); ±0,0125 % FS bajo 10 % FS.

Especificaciones - Calibraciones estándar molbloc-L (molbox RFM)

• Rangos cubiertos: 1E1-L a 3E4-L.
• Tasa de actualización: 1 s.
• Resolución: 0,01 % FS.
• Linealidad: ±0,23 % de la lectura (10–100 % FS); ±0,023 % FS bajo 10 % FS.
• Repetibilidad: ±0,1 % de la lectura (10–100 % FS); ±0,01 % FS bajo 10 % FS.
• Precisión¹: ±0,25 % de la lectura (10–100 % FS); ±0,025 % FS bajo 10 % FS.
• Estabilidad² (1 año): ±0,15 % de la lectura (10–100 % FS); ±0,015 % FS bajo 10 % FS.
• Incertidumbre³: ±0,5 % de la lectura (10–100 % FS); ±0,05 % FS bajo 10 % FS.

Notas

• ¹Precisión = combinación de linealidad, histéresis y repetibilidad.
• ²Estabilidad = cambio máximo previsto du zero y del alcance en el periodo especificado; confirmar por experiencia en unidades específicas.
• ³Incertidumbre de medida = desviación máxima de la indicación respecto al flujo real, incluyendo precisión, estabilidad y la incertidumbre del patrón Fluke.

Características técnicas (resumen)

• Producto: molbloc-L Elemento de flujo laminar (patrón de transferencia de flujo másico).
• Tasa de actualización: 1 s.
• Capacidad de flujo: aproximadamente 1 sccm hasta 100 slm según modelo y calibración.
• Resolución: 0,0015 % FS (calibraciones de alta precisión).
• Compatibilidad: molbox1+, molbox2, molbox RFM y COMPASS.
• Entrega: maletín, juntas VCR reutilizables, instrucciones, calibración N2 estándar y informe de trazabilidad.
