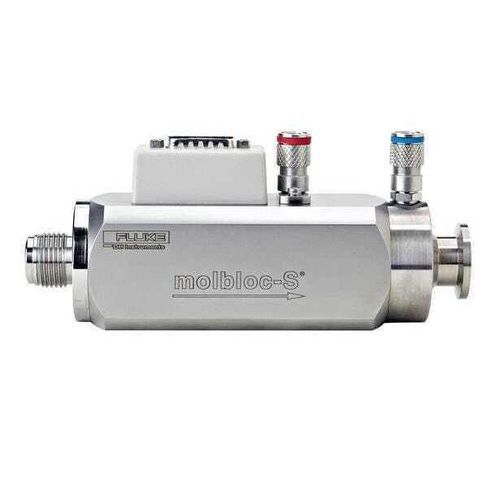

Calibrador de presión molbloc-S®

de temperaturade caudal de gaspara caudalímetro

Resumen del producto
molbloc-S® es un dispositivo de calibración por boquilla sónica de alta precisión, diseñado para usarse con terminales de flujo molbox1+ y monitores de flujo molbox RFM. El caudal másico a través del molbloc-S es proporcional a la presión absoluta en amont e independiente de la presión en aval cuando se alcanza el flujo crítico (sónico). Es necesario mantener un cociente de contrapresión (BPR) suficientemente bajo para obtener mediciones válidas en régimen sónico.

Características principales

• Cubre rangos de hasta 5.000 slm en N2 y aire.
• Extiende el rango operativo de los sistemas de calibración molbloc/molbox™ con alta precisión en caudales medios y altos.
• Compatible con molbox1+, terminales molbox1 existentes y software COMPASS.
• Principio de boquilla venturi en flujo crítico validado por calibración gravimétrica.
• Baja sensibilidad a la contaminación.
• Incertidumbre de medida: ±0,125 % de la lectura con molbox1+; ±0,2 % con molbox1.
• Calibraciones disponibles para aire, N2, Ar, He y muchos gases especiales; compensación de densidad para aire húmedo disponible.
• Excelente rango de regulación (10:1 turndown) con molbox1+S u otros modelos molbox con vacío.
• Medición absoluta de presión en amont redundante para reducir la incertidumbre y aumentar la fiabilidad.
• Acondicionamiento y medida de temperatura de gas integrados; lectura continua en tiempo real; posibilidad de automatización.

Rangos molbloc-S
Los rangos de caudal del molbloc-S se definen por la relación de conversión presión‑a‑caudal K_F (sccm/kPa), que relaciona el caudal másico con la presión absoluta en amont. Las calibraciones se realizan sobre rangos de presión amont dependiendo del tipo: LP 20–200 kPa (3–30 psia), SP 50–500 kPa (7–70 psia) o HP 200 kPa–2 MPa (30–300 psia). Para mantener el flujo crítico, la presión en aval debe ser lo suficientemente baja para que la Back Pressure Ratio (BPR = presión absoluta aval / presión absoluta amont) permanezca por debajo del límite admisible, que depende del número de Reynolds. El uso de una bomba de vacío en aval puede ampliar el rango de uso al reducir la presión en aval.

Especificaciones – Calibraciones estándar molbloc-S – Uso con terminales molbox1+ y molbox2
Temperatura normal de operación: 15 a 35 °C
Temperatura de almacenamiento: -25 a 35 °C
Rangos normales de presión amont: 20–200 kPa abs (LP) o 50–500 kPa abs (SP); HP: 200 kPa–2 MPa abs (utilizable solo con molbox1+S).
Rango de caudal global: <1 a 5 000 slm
Conexiones de entrada (según modelo): 1/4 in. VCR™, 1/2 in. VCR™, 1 in. VCR™ o 1 in. NPT (modelos 1E1-S … 1E4-S, etc.).
Conexiones de salida (según modelo): bridas de vacío estilo ISO‑KF (16 mm, 40 mm) según el modelo.
Gases admitidos: aire seco, N2, Ar, He y muchos gases especiales (ver especificaciones completas).

Medición de caudal (resumen)
Rango: Depende del tamaño del molbloc y de la gama de calibración de presión.
Cociente de contrapresión requerido: 0,4 a 0,9 según el número de Reynolds.
Gases de calibración: Estándar — aire seco. Opciones: N2, Ar, H2, He, N2O (disponibilidad variable). Se requiere calibración en aire seco para operación con aire húmedo.
Rangos de calibración de presión: LP 20–200 kPa abs; SP 50–500 kPa abs; HP 200 kPa–2 MPa abs (HP con molbox1+S solo). Las especificaciones de flujo son válidas del 10 % al 100 % de la escala completa del molbloc.
Resolución: ±0,0015 % FS
Precisión: ±0,06 % de la lectura
Estabilidad prevista (un año): ±0,05 % de la lectura
Incertidumbre de medida: ±0,2 % de la lectura (Premium: ±0,125 % con molbox1+).

Incluido con cada molbloc-S

• Elemento de flujo molbloc-S
• Estuche de transporte y almacenamiento
• Juntas tóricas VCR flexibles y reutilizables para la conexión amont; anillo centrador ISO‑KF, abrazadera y anillo de sobrepresión para la conexión aval; instrucciones de montaje
• Calibración de incertidumbre estándar a SP con aire e informe de calibración acreditado

Especificaciones técnicas

• Marca: Fluke
• Nombre comercial (serie): molbloc-S®
• Ejemplos de modelos / valores K_F disponibles: 1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• Capacidad de caudal global: <1 a 5 000 slm
• Temperatura de operación: 15 a 35 °C; almacenamiento: -25 a 35 °C
• Tipos de calibración de presión: LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP con molbox1+S solo
• Incertidumbre de medida (típica): ±0,2 % de la lectura (estándar); ±0,125 % (premium, con molbox1+)
• Resolución / precisión: resolución ±0,0015 % FS; precisión ±0,06 %
• Interfaces: opciones de entrada VCR o NPT según modelo; opciones de bridas ISO‑KF en aval
• Gases admitidos: aire, N2, Ar, He y muchos gases especiales
• Compatibilidad: diseñado para uso con molbox1+, terminales molbox1 (v4.0+), terminales molbox2 y monitores molbox RFM; compatible con software COMPASS
