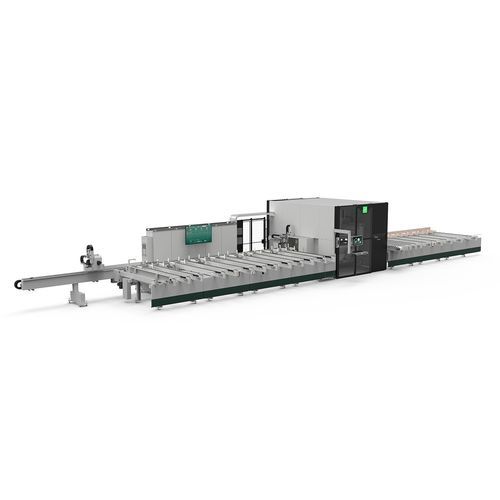

Línea de mecanizado y de recorte para perfiles LMX 650

multihusillosCNCautomática

Resumen
La LMX2 650 de Fom Industrie es una línea de mecanizado y corte en flujo continuo que combina unidad multimandril, la unidad adicional FU 500 de 5 ejes (opcional) y el X MODULE de corte descendente con disco Ø 650 mm. Soporta tránsito de barra hasta 300 x 300 mm y ofrece seis variantes configurables para longitudes de almacenes y sentido de avance (derecha/izquierda).

Funciones principales

• X MODULE: unidad de corte descendente con 4 ejes controlados (X, Y, Z y rotación A) y disco Ø 650 mm; dos grupos de mordazas motorizadas para alineado y bloqueo neumático; mesas de mordazas con soplado para eliminación de virutas.
• Multimandril: mecanizados en las cuatro caras; posibilidad de electromandriles inclinables con rotación neumática o controlada para operaciones oblicuas; electromandriles para roscado rígido; predisposición para hasta 18 electromandriles HSK-C40.
• FU 500 (opcional): electromandril 22 kW, hasta 24 000 rpm; almacén automático en cadena de 32 posiciones; almacén dedicado para disco Ø 500 mm; admite fresados, taladrados, mecanizados de testa, roscado rígido, cortes y cortes piramidales.
• Unidad de corte con rotación de disco 360° infinita para flujo continuo y salida a medida.
• Sistema de avance de perfil: rodillos horizontales y verticales en material antirayado; dispositivo opcional de ejes controlados para volteo y soporte automático de geometrías complejas.
• Almacén de carga: acumulación y traslación horizontal de perfiles; dispositivo controlado para transferencia al alimentador de barras.
• Almacén de descarga: extracción rápida, apilado y compactación en cintas motorizadas con fase de soplado para limpieza de piezas terminadas.
• XPULL: pinza de descarga patentada optimizada para maximizar la superficie de descarga y aumentar la autonomía.
• X PUSH: pinza suplementaria patentada para carga de perfiles macizos y paquetes de perfiles (trabajo tipo persiana).
• X LAB: impresora de etiquetas automática patentada para aplicación en barra en movimiento (superior o trasera).
• Pinza con posicionamiento automático controlado para toma rápida y precisa en ángulos variables.
• Pantalla LCD 55" y consola INDUSTRY ajustable acoplada a la cabina de protección.
• Cabina insonorizada de gran visibilidad con logotipo luminoso Fom Industrie que indica el estado de la máquina.

Software integrado
FSTLine4 es el software de gestión de líneas de corte y mecanizado de Fom Industrie; centraliza la programación de la máquina, la gestión de listas de trabajo y el control de línea en una única aplicación y está integrado con el sistema LOLA.

Especificaciones técnicas

• Denominación: LMX2 650
• Tránsito barra máximo: 300 x 300 mm
• Disco de corte (unidad descendente): Ø 650 mm, rotación 360° infinita
• Unidad de corte: 4 ejes controlados (X, Y, Z, rotación A)
• Multimandril: predisposición para hasta 18 electromandriles HSK-C40
• FU 500 (opcional): electromandril 22 kW; hasta 24 000 rpm; almacén automático 32 posiciones; almacén disco Ø 500 mm
• Almacenes carga/descarga: longitudes configurables; variantes sentido de avance derecha/izquierda
• Sistemas de descarga: cintas motorizadas con fase de soplado para limpieza
• Etiquetado: X LAB impresora automática (aplicación superior o trasera)
• IHM: pantalla LCD 55"; consola INDUSTRY ajustable
• Cabina: insonorizada, gran visibilidad, logotipo luminoso Fom Industrie
• Manipulación de perfiles: rodillos horizontales/verticales antirayado; opción de ejes controlados para volteo/soporte
• Pinzas/soluciones: XPULL, X PUSH
• Software: FSTLine4 integrado con LOLA
