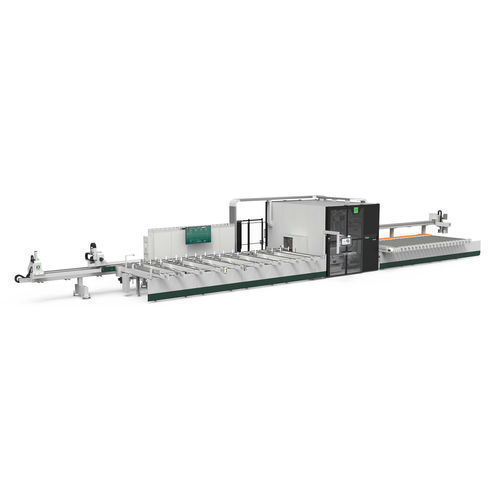

Línea de mecanizado y de recorte automática LMX2 650

para perfilesmultihusillos

Descripción general
Línea de mecanizado y corte compuesta por una unidad multimandril y una unidad de corte de descenso equipada con disco Ø 650 mm. Paso de barra hasta 300 x 300 mm. La unidad multimandril admite hasta 18 electromandriles HSK-C40; la unidad de corte ofrece rotación infinita del disco a 360° para producir un flujo continuo de perfiles mecanizados y cortados a medida. El alcance estándar incluye la unidad de mecanizado adicional FU 500, que proporciona flexibilidad 5 ejes para fresado, mecanizado de extremo, roscado rígido y cortes piramidales. El sistema dispone de una cabina insonorizada de alta visibilidad con el logotipo luminoso FOM que indica el estado de la máquina y una pantalla LCD de 55 pulgadas para la visualización de programas y carga de barras.

Características clave

• X MODULE: unidad de corte de descenso accionada por 4 ejes controlados (X, Y, Z y rotación A) con disco Ø 650 mm; dos grupos de mordazas motorizadas para alineación y bloqueo neumático; superficies de las mordazas con sopladores para eliminar virutas.
• Unidad multimandril: diseñada para mecanizar las cuatro caras del perfil; electromandriles inclinables disponibles con accionamiento neumático o controlado para operaciones oblicuas; electromandriles para roscado rígido; preparada para alojar hasta 18 electromandriles HSK-C40.
• FU 500 (equipo estándar adicional): unidad de mecanizado 5 ejes con electromandril de 22 kW, 24.000 rpm; almacén automático cadena 32 posiciones; disco dedicado Ø 500 mm; realiza fresado, taladrado, mecanizado de extremo, roscado rígido, cortes y cortes piramidales.
• Almacén de carga: acumulación y transferencia horizontal de perfiles; dispositivo controlado que sitúa los perfiles sobre los rodillos alimentadores.
• Sistema de alimentación de perfiles: rodillos horizontales y verticales en material antiarañazos; eje inclinable opcional controlado para soportar automáticamente geometrías complejas.
• Pinza y pinzas auxiliares: pinza principal con posicionamiento automático controlado para recogida en ángulos variables; X PUSH para carga de paquetes y perfiles macizos; XPULL optimizado para descarga en superficie para aumentar la autonomía.
• Almacén de descarga: extracción rápida, almacenamiento y compactación de piezas terminadas sobre cintas motorizadas, con fase de soplado para limpieza.
• X LAB: impresora automática para aplicación de etiquetas en la barra en movimiento; la etiqueta puede aplicarse en la cara superior o posterior (patente FOM Industrie).
• Pantalla LCD de 55 pulgadas para visualización de programas y carga de barras; cabina insonorizada de gran visibilidad con logotipo luminoso FOM que indica el estado de la máquina.

Software integrado
FSTLine4 es el software de gestión para líneas de corte y líneas combinadas corte y mecanizado de FOM Industrie. FSTLine4 permite la programación completa de la máquina, desde la configuración de operaciones de mecanizado hasta la gestión de listas de trabajo, e integra LOLA para la coordinación de procesos.

Variantes y flexibilidad
Seis variantes configurables están disponibles en función de la longitud de los almacenes de carga/descarga y la dirección de avance del material (derecha o izquierda). El sistema está diseñado para producir un flujo continuo de elementos mecanizados y cortados a medida y aceptar múltiples configuraciones según las necesidades de producción.

Características técnicas

• Paso de barra (máx): 300 x 300 mm
• Diámetro disco unidad de corte: Ø 650 mm (X MODULE)
• Rotación unidad de corte: rotación infinita 360° del disco
• Unidad multimandril: hasta 18 electromandriles, HSK-C40
• FU 500: electromandril 22 kW, hasta 24.000 rpm; almacén automático cadena 32 posiciones; disco dedicado Ø 500 mm
• Ejes unidad de corte de descenso: 4 ejes controlados (X, Y, Z y rotación A)
• Descarga: cintas motorizadas con compactación y fase de soplado para limpieza
• Alimentador de perfiles: rodillos horizontales y verticales antiarañazos; soporte inclinable opcional con eje controlado
• Interfaz de usuario: pantalla LCD de 55 pulgadas; control INDUSTRY ajustable acoplado a la cabina de protección
• Unidades patentadas opcionales: X LAB (impresora de etiquetas), XPULL (pinza de descarga), X PUSH (pinza suplementaria)
• Software: FSTLine4 integrado con LOLA
