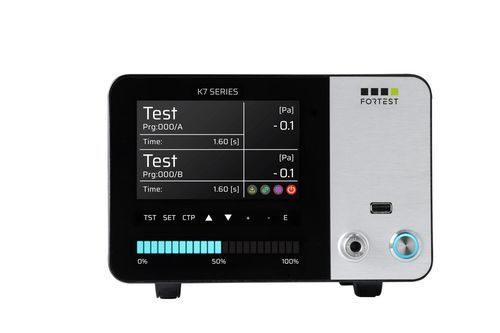

Probador de estanqueidad por caída de presión absoluta K7890

de presiónneumáticopara automatismo

Descripción
El K7890 es un equipo de control de estanqueidad por decaimiento absoluto bicanal diseñado para ensayar dos piezas de forma simultánea en un chasis estándar y compacto. Está pensado para la inspección en paralelo de componentes emparejados o con doble cámara y es aplicable a sectores como automoción, médico, oleohidráulico, electrodomésticos, e‑mobility, aeronáutica y defensa.

Principales características

• Arquitectura bicanal: dos canales de medida independientes para pruebas simultáneas de 2 piezas
• Rangos de medida: −1 a 15 bar con escalas seleccionables
• Diseño compacto idéntico al modelo monocanal para integración sencilla
• Pantalla TFT color 5,7" táctil capacitiva con frontal en vidrio templado y teclado retroiluminado
• Barra LED dinámica para visualización inmediata del estado del proceso
• 300 programas de prueba configurables y registro de datos por USB

Sectores de aplicación

• Automatización
• Automoción
• Médico
• Oleohidráulica
• Electrodomésticos
• E‑mobility
• Aeronáutica y defensa

Diseño compacto y rendimiento bicanal
El K7890 integra dos canales independientes en una carcasa ultracompacta, permitiendo ensayar en paralelo componentes emparejados (por ejemplo pares de faros o piezas de doble cámara) para reducir a la mitad el tiempo de ciclo manteniendo flexibilidad neumática y repetibilidad de ensayo.

Interfaz de usuario y robustez industrial
Panel frontal en vidrio templado con pantalla TFT de 5,7" (800x480 px) y control táctil capacitivo; teclado retroiluminado diseñado para ciclos continuos en producción. Barra LED dinámica para respuesta visual rápida del estado del proceso.

Configuración neumática y medición
Rangos de medida de −1 a 15 bar. Dos modos de regulación: regulador manual de alta precisión (estándar) o regulador electrónico automático (opcional). Raccord Stäubli® dedicado para conexión de fugas calibradas para verificación periódica.

Conectividad e Industria 4.0
Interfaces estándar: RS232 (x2), RS485, USB master/slave; Ethernet y protocolos de campo disponibles como opción (Modbus RTU, Profinet, EtherNet/IP, EtherCAT). Módulos inalámbricos: Bluetooth Low Energy (estándar) y Wi‑Fi opcional. Diseñado para interoperabilidad con PLC/SCADA/MES.

Accesorios

• Electroválvula de descarga externa con filtro
• Botón de arranque externo
• Panel de botones externo start/abort
• Panel de selección externa 4 programas
• Pedal de arranque
• Lector de códigos de barras
• Rollo de etiquetas adhesivas para impresora (4.500 uds)
• Cable extensor de señales AUX
• Venturi
• Filtro de aire
• Conector macho Stäubli®
• Válvula micrométrica de precisión
• Válvula micrométrica
• Software PC K-Series Manager

Opcionales

• Válvula de descarga interna
• Regulador de presión de precisión frontal (STANDARD)
• Regulador electrónico de presión
• Tarjeta de expansión I/O 24 Vdc
• Entrada de start con lógica bimanual
• Puerto Ethernet/TCP-IP (opcional)
• Puerto EtherNet/IP (opcional)
• Puerto EtherCAT (opcional)
• Puerto Profinet (opcional)
• Puerto USB activo (STANDARD)
• Interfaz Bluetooth Low Energy (STANDARD)
• Conexión Wi‑Fi
• Medición de alta resolución (1M pts AD) (STANDARD)

Datos técnicos (resumen)
Model | 0-1bar | 1-2bar | 2-6bar | 6-10bar | 10-15bar
Accuracy Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT
Range of measurements Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar | 0-650 mbar
Resolution Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar | 0,1 mbar
Direct pressure accuracy | 0,5%FS (todas las escalas)
Direct pressure measurement range | 0-FS (todas las escalas)
Direct pressure resolution | 0,1 mbar (hasta 6 bar) ; 1 mbar (rangos superiores)
Accuracy measuring loss in cc/min | 1%RDG+0,03 cc/min (todas las escalas)
Measurement range in cc/min | 0-10 cc/min (todas las escalas)
Measured measurement resolution in cc/min | 0,01 cc/min (todas las escalas)
Accuracy measure volume in cc | 1%RDG+2 cc/min (rangos aplicables)
Volume range in cc | 0-500 cc (rangos aplicables)
Volume measurement resolution in cc | 0,1 cc
Measure unit | mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, pressure/s
Dimensions | L: 220 mm, H: 140 mm, D: 250 mm
Weight | 4 kg
Display size | 5.7" (800 x 480 px)
Operating temperature range | 5-40 °C
RS232 ports | 2
RS485 ports | 1
USB (master) | 1
USB (slave) | 1
Ethernet port | Opcional (ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
I/O signals | Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliaries | 8 salidas programables, 4 entradas programables, 4BCD
Number of programs | 300
Test archive memory | Advanced
Password block | Sí
Program name | Sí, 16 caracteres

Especificaciones técnicas

• Modelo: K7890 (equipo bicanal de control de estanqueidad por decaimiento absoluto)
• Rangos de presión: −1 a 15 bar (escalas configurables)
• Resolución de presión: hasta 0,001 mbar según escala
• Medida de fuga: 0–10 cc/min, resolución 0,01 cc/min
• Medida de volumen: 0–500 cc, resolución 0,1 cc
• Precisión diferencial: 0,5% RDG + 3 DGT; presión directa 0,5% FS
• Interfaces: RS232, RS485, USB, Ethernet (opcional), Bluetooth, Wi‑Fi
• I/O programables: 8 salidas, 4 entradas
• Número de programas: 300; archivo de pruebas avanzado
• Dimensiones: 220 × 140 × 250 mm; Peso: 4 kg
