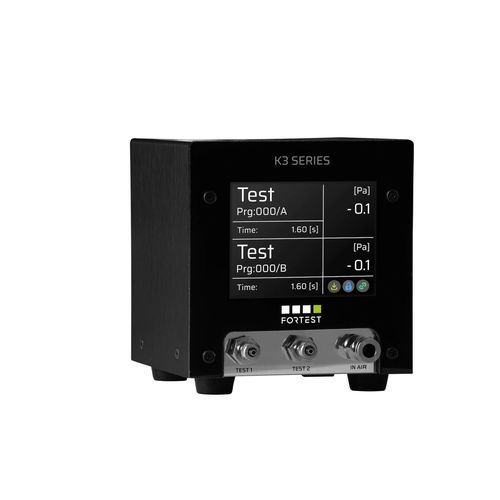

Probador de estanqueidad de vacío K3890

de vacíopor caída de presión absolutapara la industria farmacéutica

Resumen
El K3890 es un probador micro bicanal de estanqueidad por caída de presión absoluta diseñado para integrarse en líneas de ensayo automatizadas que gestionan volúmenes internos muy reducidos. Su formato miniaturizado permite la instalación próxima a la pieza para minimizar volúmenes parásitos y acortar los ciclos de prueba.

Características principales

• Dimensiones compactas: 110×110×110 mm
• Dos canales independientes para pruebas paralelas
• Optimizado para volúmenes micro hasta 50 cc
• Pantalla color 3,5" (320×240 px) para control local
• Interfaces estándar: USB (master), RS232, RS485; Ethernet y Bluetooth opcionales

Sectores de aplicación

• Automatización y líneas de montaje
• Bancos de prueba y control de fin de línea
• Fabricación de dispositivos médicos (microcomponentes)
• Packaging y control de calidad de piezas pequeñas

Descripción detallada
Concepto bicanal miniaturizado
El K3890 integra dos canales independientes en una carcasa ultracompacta para permitir pruebas paralelas y aumentar el rendimiento de las máquinas automáticas.

Integración directa y reducción de tiempos de ciclo
Con dimensiones de 110×110×110 mm, el equipo puede montarse cerca de la pieza, minimizando los volúmenes muertos y reduciendo significativamente la duración de las pruebas mejorando la repetibilidad.

Rendimiento en micro-volúmenes
Microválvulas internas de bajo consumo y diseño neumático optimizado hacen que el K3890 sea apto para el llenado y ensayo de volúmenes hasta 50 cc con ciclos muy rápidos y alta resolución.

Diseño industrial e interfaz integrada
Chasis de aluminio anodizado con frontal de plexiglás que integra la pantalla 3,5" proporcionando retroalimentación local clara en formato industrial compacto.

Conectividad y protocolos Industria 4.0
La conectividad estándar incluye USB, RS232 y RS485. Ethernet (Modbus-RTU o ForTest) y módulos Bluetooth están disponibles para la integración con sistemas de supervisión.

Gestión y programación flexibles
Configuración mediante software PC dedicado o memoria USB. Operación en modo autónomo posible mediante E/S digitales para control de ciclos (Start/Abort) y gestión de resultados/programas.

Rango de medida
Escalas seleccionables de -1 a 10 bar para cubrir ensayos desde vacío hasta presiones estándar.

Especificaciones técnicas

• Modelo: K3890
• Escalas de medida: -1 a 10 bar
• Dimensiones: 110×110×110 mm
• Peso: 1 kg
• Pantalla: 3,5" color, 320×240 px
• Resolución Dp: hasta 0,001 mbar (según escala)
• Resolución presión directa: hasta 0,1 mbar (según escala)
• Medida de fuga: 0–10 cc/min; resolución 0,01 cc/min
• Precisión Dp: 0,5% RDG + 3 DGT
• Precisión fuga: 1% RDG + 0,03 cc/min
• Puertos: RS232 ×1, RS485 ×1, USB (master) ×1; Ethernet opcional
• Señales I/O: Start, Stop, Filling, Test, Good, Reject, 3BCD
• Programas almacenados: 100
• Temperatura de funcionamiento: 5–40 °C
• Materiales: chasis aluminio anodizado, frontal plexiglás
• Normas de referencia: EN 61010-1, EN61326-1, EN1779 (ver documentación)
