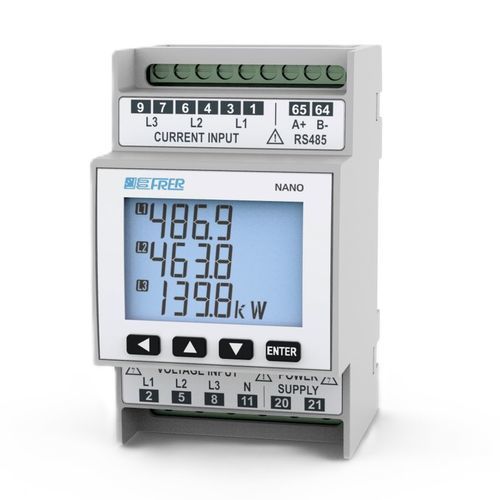

Central de medición digital Q52P3H

Resumen
Analizador de red multifunción compacto para sistemas trifásicos de 3 o 4 hilos con cargas desequilibradas para BT/MT. Versión NANO H con medidas avanzadas y lectura THD. Montaje modular en carril DIN (3 módulos). Diseñado para monitorizar las magnitudes eléctricas principales y medir energía activa/reactiva de forma bidireccional.

Características principales

• Analizador trifásico compacto para aplicaciones BT/MT
• Compatible con sistemas de 3 o 4 hilos y cargas desequilibradas
• Versión NANO H: medidas avanzadas adicionales, incluida lectura THD
• Medición bidireccional de energía activa y reactiva
• Comunicación RS485 — Modbus RTU estándar
• Salidas opcionales: una o dos salidas de alarma programables; alternativa de salida de pulsos para retransmisión de energía o integración con módulos de salidas analógicas
• Montaje: modular en carril DIN — 3 módulos

Documentación disponible

• Hoja técnica
• Manual de usuario
• Protocolos de comunicación — Modbus RTU
• Listado de opciones

Características técnicas / especificaciones

• Serie: NANO (versión H)
• Tipo: Analizador de red multifunción compacto, aislado
• Aplicación: Trifásico BT/MT, sistemas 3 o 4 hilos con carga desequilibrada
• Formato: modular, 3 módulos DIN
• Mediciones: magnitudes eléctricas principales, energía activa/reactiva bidireccional, lectura THD (H)
• Comunicación: RS485 — Modbus RTU (estándar)
• Salidas/opciones: 1 o 2 salidas de alarma programables o salida de pulsos para retransmisión de energía; compatible con módulos de salidas analógicas
