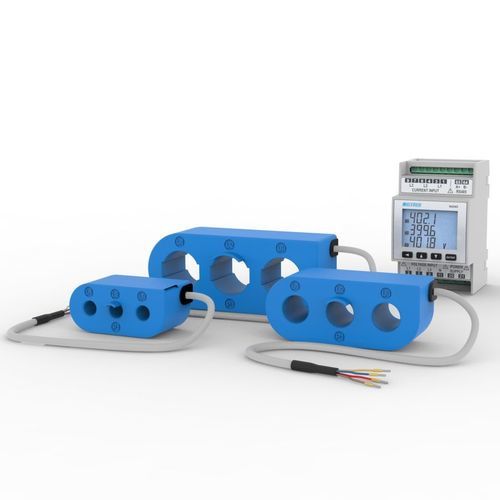

Central de medición digital Q52D3H

Descripción
Analizador multifunción compacto para su uso en sistemas trifásicos (tres o cuatro hilos) con carga desequilibrada en baja tensión (BT). Versión NANO H con lectura THD y medidas avanzadas para un monitoreo más eficiente e indicaciones adicionales sobre el estado de funcionamiento del sistema.

Características funcionales

• Mediciones de las principales magnitudes eléctricas incluidos contadores de energía activa y reactiva bidireccionales
• Lectura THD (Distorsión Armónica Total)
• Versión con entrada mediante transformador de corriente (TA) y versiones con TA triple miniaturizado integrado suministradas de serie
• Versiones de entrada directa disponibles: 63A, 125A, 160A y 250A
• Reducción de costes y tiempos de cableado gracias al TA triple miniaturizado compacto
• Compatibilidad de montaje con el paso de los interruptores modulares para instalaciones en espacios reducidos
• Comunicación serial RS485 con protocolo Modbus RTU de serie
• Opciones de salida: 1 o 2 salidas de alarma programables o, alternativamente, salidas de impulsos para la retransmisión de energías activa/reactiva; posibilidad de conexión a módulos de salidas analógicas

Documentación disponible
Hoja técnica, Manual de usuario, Protocolos de comunicación (Modbus RTU), Documento de opciones y Plano técnico (PDF).

Características / Especificaciones técnicas

• Tipología: Analizador trifásico multifunción (serie NANO, módulos sobre riel DIN)
• Modelo: Q52D3H
• Tensiones: para uso en sistemas trifásicos BT (tres o cuatro hilos)
• Entradas de corriente: versión con TA y versiones con TA triple miniaturizado 63A / 125A / 160A / 250A
• Mediciones energéticas: energía activa y reactiva bidireccional
• Mediciones avanzadas incluidas: lectura THD y magnitudes avanzadas adicionales para monitoreo
• Comunicación: RS485 - Modbus RTU (de serie)
• Salidas: 1 o 2 salidas de alarma programables o salidas de impulsos para retransmisión de energía; posibilidad de conexión a módulos de salidas analógicas (opcional)
• Formato: módulo compacto para montaje en riel DIN (3 módulos DIN)
• Accesorios: transformador de corriente triple miniaturizado suministrado con las versiones de entrada directa
