Objetivo de cámara entocéntrico HF-HA-1S

de focal fijapara uso industrialde inspección

Descripción general

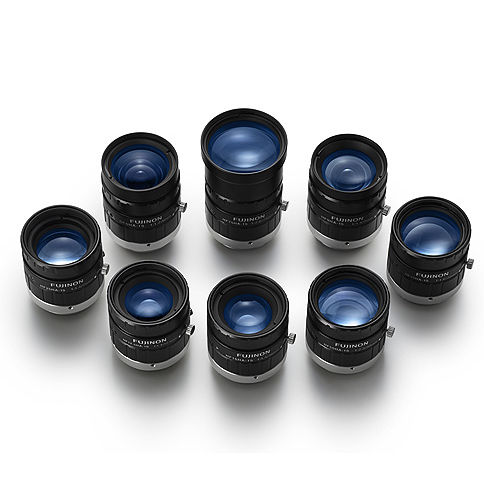

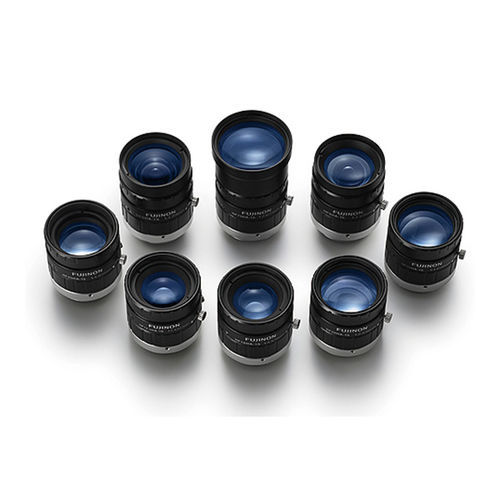

La serie Fujinon HF-HA-1S es una familia de objetivos para visión artificial de alta resolución diseñada para sensores tipo 2/3" con capacidad de resolución hasta paso de píxel de 6,2 μm. El modelo DF6HA-1S admite sensores tipo 1/2". La serie sucede a la HF-HA-1B manteniendo el mismo rendimiento óptico y las mismas dimensiones mecánicas.

Características principales

• Resolución: compatible con paso de píxel de hasta 6,2 μm (≈1,5 MP).
• Diseño mecánico resistente a vibraciones y golpes basado en Fujifilm Anti Shock & Vibration Technology (patentado); referencia de ensayo de vibración según JIS C 60068-2-6.
• Alta transmisión infrarroja adecuada para iluminación IR monocromática en sistemas de visión artificial.
• MOD muy corto en modelos seleccionados (ej.: DF6HA-1S permite MOD cercano a 10 mm desde el frente del cilindro).
• Diseño compacto y unificado: diámetro exterior típico φ29.5 mm (HF75HA-1S φ31.5 mm) y ergonomía común entre modelos.
• Amplia gama de 8 longitudes focales (6, 9, 12.5, 16, 25, 35, 50, 75 mm) para múltiples aplicaciones industriales.
• Opciones de bajo número F en modelos concretos (hasta F1.2) para condiciones de poca luz; enfoque e iris manuales en todos los modelos.

Tabla de compatibilidades (modelo → tamaño de sensor compatible / focal)
DF6HA-1S → 1/2" (std.) ●, 1/3" ● → 6 mm
HF9HA-1S → 2/3" (6,2 μm) ● → 9 mm
HF12.5HA-1S → 2/3" (6,2 μm) ● → 12,5 mm
HF16HA-1S → 2/3" (6,2 μm) ● → 16 mm
HF25HA-1S → 2/3" (6,2 μm) ● → 25 mm
HF35HA-1S → 2/3" (6,2 μm) ● → 35 mm
HF50HA-1S → 2/3" (6,2 μm) ● → 50 mm
HF75HA-1S → 2/3" (6,2 μm) ● → 75 mm

Modelos — especificaciones principales

• DF6HA-1S: focal 6 mm; iris F1.2–F16; ángulo de visión 57,3°×43,8° (1/2"); distancia de trabajo ∞–100 mm (MOD muy corto); enfoque e iris manuales; rosca filtro M27 x 0.5; montura C; peso ≈50 g; sensor estándar 1/2" (4,5 μm); distorsión TV -1,84 %; dimensión Φ29.5×36.7 mm.
• HF9HA-1S: focal 9 mm; iris F1.4–F16; ángulo 53,3°×40,5° (2/3"); distancia ∞–100 mm; rosca filtro M27 x 0.5; montura C; peso ≈50 g; sensor estándar 2/3" (6,2 μm); distorsión TV -2,00 %; dimensión Φ29.5×35 mm.
• HF12.5HA-1S: focal 12,5 mm; iris F1.4–F16; ángulo 39,2°×29,4° (2/3"); distancia ∞–100 mm; rosca filtro M25.5 x 0.5; montura C; peso ≈40 g; sensor estándar 2/3" (6,2 μm); distorsión TV -1,95 %; dimensión Φ29.5×29.5 mm.
• HF16HA-1S: focal 16 mm; iris F1.4–F16; ángulo 30,5°×22,9° (2/3"); distancia ∞–100 mm; rosca filtro M25.5 x 0.5; montura C; peso ≈40 g; sensor estándar 2/3" (6,2 μm); distorsión TV -0,87 %; dimensión Φ29.5×29.5 mm.
• HF25HA-1S: focal 25 mm; iris F1.4–F16; ángulo 19,4°×14,6° (2/3"); distancia ∞–150 mm; rosca filtro M25.5 x 0.5; montura C; peso ≈40 g; sensor estándar 2/3" (6,2 μm); distorsión TV -0,19 %; dimensión Φ29.5×29.5 mm.
• HF35HA-1S: focal 35 mm; iris F1.6–F22; ángulo 14,3°×10,8° (2/3"); distancia ∞–250 mm; rosca filtro M25.5 x 0.5; montura C; peso ≈40 g; sensor estándar 2/3" (6,2 μm); distorsión TV 0,10 %; dimensión Φ29.5×29.5 mm.
• HF50HA-1S: focal 50 mm; iris F2.3–F22; ángulo 10,1°×7,6° (2/3"); distancia ∞–500 mm; rosca filtro M25.5 x 0.5; montura C; peso ≈45 g; sensor estándar 2/3" (6,2 μm); distorsión TV 0,06 %; dimensión Φ29.5×29.5 mm.
• HF75HA-1S: focal 75 mm; iris F2.8–F22; ángulo 6,7°×5,0° (2/3"); distancia ∞–1.100 mm; rosca filtro M30.5 x 0.5; montura C; peso ≈50 g; sensor estándar 2/3" (6,2 μm); distorsión TV 0,36 %; dimensión Φ31.5×48 mm.

Notas
"Sensor estándar" indica el tamaño ideal para maximizar la resolución objetivo; el tamaño "máx" representa sensores adaptables según el modelo. Compruebe iluminación y resolución en los bordes según su aplicación.

Especificaciones técnicas

• Serie: HF-HA-1S
• Marca: Fujinon (FUJIFILM)
• Resolución objetivo: paso de píxel hasta 6,2 μm (≈1,5 MP)
• Sensores compatibles principales: 2/3" (std.) para la mayoría de modelos; DF6HA-1S compatible 1/2"
• Montura: C-mount
• Rango de iris: por modelo (ej.: DF6HA-1S F1.2–F16; HF75HA-1S F2.8–F22)
• Roscas de filtro: M27 x 0.5 / M25.5 x 0.5 / M30.5 x 0.5 según modelo
• Dimensiones: típicamente Φ29.5×(longitud mm); HF75HA-1S Φ31.5×48 mm
• Peso: ≈40–50 g según modelo
• Operación: enfoque manual e iris manual
• Distorsión TV: valores por modelo
• Diseño: Anti Shock & Vibration Technology
• Gama: 8 longitudes focales — 6 / 9 / 12.5 / 16 / 25 / 35 / 50 / 75 mm
