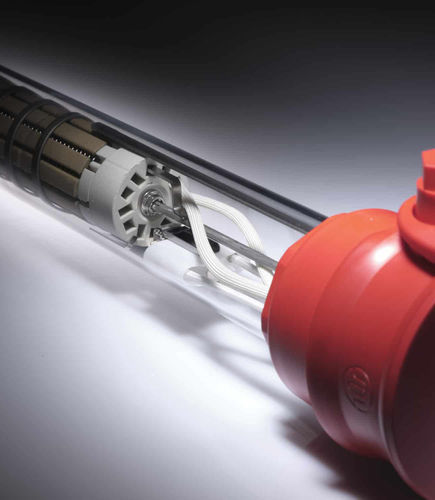

Calentador de inmersión

Resumen
Los calentadores de inmersión con vaina Ignífugos Rotkappe® son elementos de calefacción diseñados para reducir el riesgo de degradación térmica de instalaciones y depósitos en caso de funcionamiento en seco parcial o total. Integran un sistema de protección contra sobrecalentamiento que interrumpe automáticamente la calefacción cuando el tubo de inmersión alcanza una temperatura crítica. Están destinados a aplicaciones industriales de proceso donde la seguridad térmica y un reinicio controlado son necesarios.

Especificaciones técnicas

• Sistema integrado de protección contra sobrecalentamiento que reacciona a temperaturas excesivas del tubo de inmersión
• Corte automático por sobrecalentamiento; se requiere reinicio manual tras disparo
• Disponibles en versiones monofásica, bifásica y trifásica
• Modelos trifásicos: hasta 10 kW con relé adicional
• Diseñados para montaje vertical en depósitos y recipientes

Beneficios clave

• Reduce el riesgo de daños térmicos e incendios en caso de funcionamiento en seco
• Proporciona protección intrínseca a nivel del elemento calefactor para procesos críticos
• El reinicio manual permite inspección antes de volver a poner en marcha
• Configurable para distintas alimentaciones eléctricas y disposiciones de instalación
• Compatible con la mayoría de fluidos de proceso industriales según el material de la vaina

Aplicaciones principales

• Calefacción mural de depósitos y recipientes industriales
• Calefacción de baños químicos y tanques de proceso que requieren control de temperatura
• Instalaciones con riesgo de evaporación, fuga o nivel intermitente
• Procesos donde se exige seguridad térmica y comportamiento a prueba de fallos

Seguridad y conformidad

• Cumple con EN 60519-1/2
• Clase de protección: Clase 1

Opciones y accesorios (ejemplos)

• Llave de montaje SB para cabeza BC (llave universal)
• Controlador de corriente diferencial DSW3/2 (necesario para unidades trifásicas con sistema ABS)
• Caja de bornes BC (opciones de cabeza: cabeza PP roja; cabeza PVDF blanca)
• Manguito de montaje HM para cabeza BC — EPDM, diámetro de taladro Ø 70–76 mm
• Manguito de montaje EM para cabeza BC — EPDM, diámetro de taladro Ø 87–90 mm
• Soporte THB para cabeza ABS

Instalación y mantenimiento

• Instalar el calentador en posición vertical y asegurar el manguito de montaje para garantizar la profundidad de inmersión correcta
• Verificar las conexiones eléctricas y seleccionar el relé adecuado para modelos trifásicos
• Tras un disparo, realizar una inspección antes del reinicio manual para confirmar condiciones seguras
• Comprobar periódicamente el estado de la vaina y las juntas según la compatibilidad del fluido

Preguntas frecuentes

• ¿Cómo funciona la protección contra sobrecalentamiento? — Detecta temperatura excesiva en el tubo de inmersión y corta la alimentación automáticamente.
• ¿Sustituyen estos calentadores a otros dispositivos de seguridad? — No; pueden ser necesarios dispositivos de protección adicionales según las normativas del emplazamiento.
• ¿Pueden utilizarse con cualquier líquido? — La compatibilidad depende del material de la vaina; seleccionar el material según el fluido de proceso.
• ¿Qué se exige tras un disparo? — Se requiere reinicio manual y se recomienda una inspección antes de volver a poner en marcha.

Datos técnicos (resumen)

• Alimentación: monofásica, bifásica, trifásica
• Potencia: hasta 10 kW (trifásico con relé)
• Protección: sistema integrado contra sobrecalentamiento, reinicio manual
• Normas: EN 60519-1/2; Clase de protección 1
